从 Bare Metal 到 CubeIDE

本教程是一份 STM32 裸机编程实践指南。内容聚焦于在不依赖任何现成库的前提下，探索“真正的”裸机开发流程：从最小可运行系统出发，逐步引入必要的抽象与工具，最终过渡到完整的 IDE 与官方生态。

tip

什么是裸机编程？

简单来说，裸机编程（Bare Metal Programming）就是直接运行在 CPU 上的程序：

不依赖操作系统
不依赖厂商提供的高层库（例如 STM32 HAL）
需要直接操作硬件寄存器

在这种模式下，最重要的参考资料不再是 API 文档，而是 CPU 架构手册 和 MCU 的 Reference Manual ——其中详细描述了寄存器布局、位定义以及外设工作方式。

可以看下这个 reddit 讨论：https://www.reddit.com/r/embedded/comments/10o0udj/what_is_bare_metal_programming_and_how_to_get/

声明

本系列主要参考了 Klein Embedded 的系列博客，原文基于 STM32F410RB，本文在结构和思路保持一致的前提下，针对 STM32F103C8T6 做了适当调整和改写。

Blue Pill: Perspective view

主要参考链接如下：

Klein Embedded：

此外，cpq 的裸机编程指南同样是非常重要的参考资料：

GitHub@cpq：裸机编程指南

本文对应的完整示例代码已整理并发布在我的 GitHub 仓库中：https://github.com/WheelsLab/bare-metal-programming-without-CubeIDE.git

整个系列将分为四个部分，循序渐进地构建完整的 STM32 开发环境：

第 1 部分

编写链接脚本与启动代码（startup code），构建最小可运行程序，并完成一个最基础的 LED 闪烁示例。
第 2 部分

引入 CMSIS，使用 Make 实现构建自动化；通过寄存器级配置完成系统时钟设置，并使用 SysTick 定时器验证时钟是否工作正常。
第 3 部分

引入 C 标准库（newlib），实现 printf 等基础调试手段，理解嵌入式环境中标准库的裁剪与取舍。
第 4 部分

引入 HAL / LL 库，并使用 CMake 作为元构建系统，完成从“纯裸机”到现代嵌入式工程结构的过渡。

任何编程开发工作都离不开工具链，其职责是将人类可读的源代码转换为处理器能够执行的指令。

在嵌入式开发中，由于目标处理器架构（如 ARM Cortex-M）与本机架构不同，因此需要使用 交叉编译工具链 。本教程使用的是官方维护的 GNU Arm Toolchain，用于生成 Cortex-M 可执行代码。

在 Arch Linux 环境下，可通过以下方式安装所需工具：

$ paru -S arm-none-eabi-gcc \
         arm-none-eabi-binutils \
         arm-none-eabi-gdb \
         arm-none-eabi-newlib \
         openocd \
         cmake

GNU ARM Toolchain 包含以下内容
- arm-none-eabi-gcc：负责编译与链接
  - gcc：将 C/C++ 代码编译为目标架构的机器码
  - as：汇编器，生成目标文件（.o）
  - ld：链接器，根据链接脚本生成最终可执行文件（.elf）
- arm-none-eabi-binutils：二进制工具集
  - size：查看 Flash / RAM 占用
  - objcopy：生成 .bin / .hex 文件
  - objdump：反汇编与静态分析
- arm-none-eabi-gdb：调试器，用于在硬件或仿真环境中调试程序，检查寄存器与内存状态。
- arm-none-eabi-newlib：嵌入式 C 标准库，是 glibc 在嵌入式场景下的轻量级替代方案。

除了编译工具链外，还需要：

cmake：元构建系统，用于生成平台相关的构建文件
make：实际执行构建任务的工具
openocd：烧录与调试接口

在 Arch Linux 上，make 包含在 base-devel 包组中（如果你已经使用 AUR)，通常已安装）：

# pacman -S base-devel

最后，还需要一个代码编辑器。本文示例使用 VS Code，当然你也可以选择 Vim 或其他熟悉的编辑环境。

$ paru -S visual-studio-code-bin

第 1 部分：裸机编程之最小闪灯程序

本节我们将深入底层，通过手写链接脚本、定制启动代码来实现一个最基础的闪灯程序。

构建流程

我们从最精简的工程起步。目标很简单：不依赖任何第三方库，在完全透明的状态下点亮一颗 LED

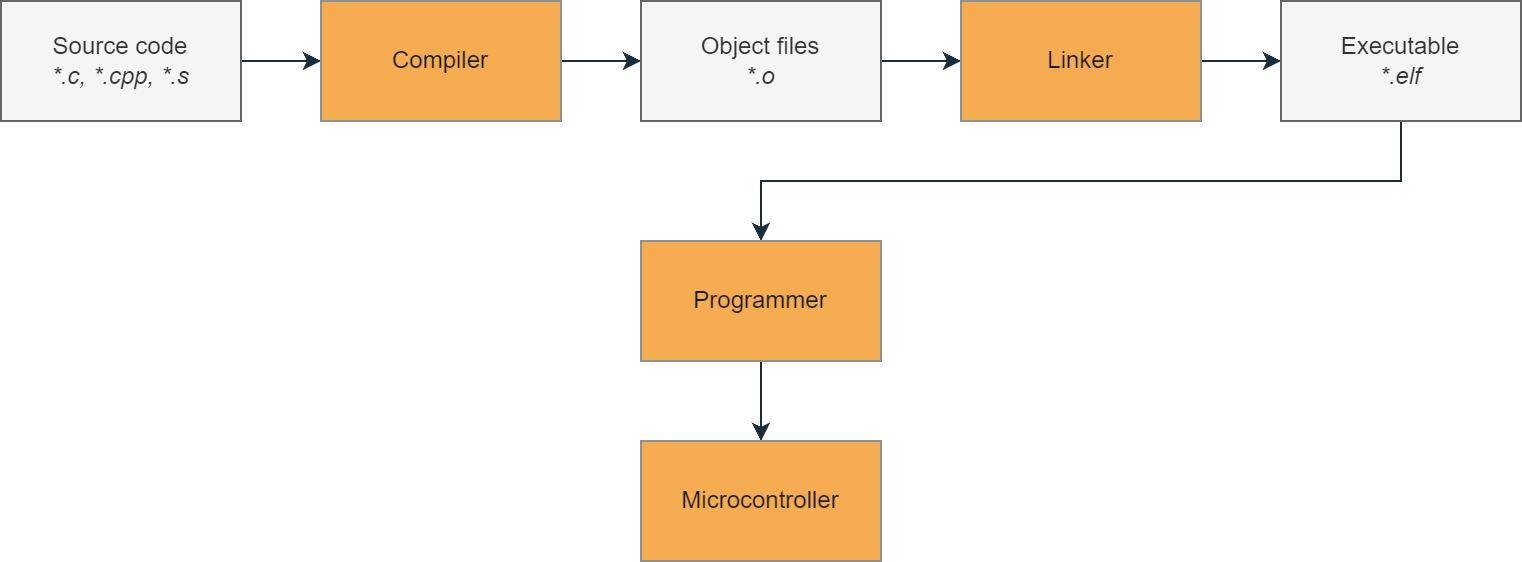

Build Process Simple

整个过程通常分为以下阶段：

编译与链接： 源代码由编译器（Compiler）转换为中间目标文件，再由链接器（Linker）合并为可执行文件。
烧录： 利用编程器（Programmer）将成品固件写入微控制器的 Flash。
执行： MCU 上电复位，运行代码。

下面，来看下一个更具体的例子，以了解更多细节。

我们有以下文件：

链接脚本 (linker_script.ld)：定义内存布局。
启动代码 (startup.c)：处理复位向量与环境初始化。
应用程序 (main.c)：逻辑入口。

在执行 arm-none-eabi-gcc 时，编译器会将各个 .c 文件编译成独立的目标文件 .o。紧接着，链接器 arm-none-eabi-ld 会介入，链接脚本在此扮演“地图”的角色，指引链接器将代码段（.text）和数据段（.data）准确地安置在微控制器内存的指定位置，最终产出 blink.elf。

note

实际使用时，一般只调用 gcc，而不会手动区分“编译”和“链接”。如果需要中间产物，可以通过参数控制，比如-c 可以输出目标文件，而不进行链接，-Wl,-Map=filename.map 可以输出内存映射文件。

感兴趣的话可以翻一下 GCC 的文档：https://gcc.gnu.org/onlinedocs/gcc/Overall-Options.html#Overall-Options

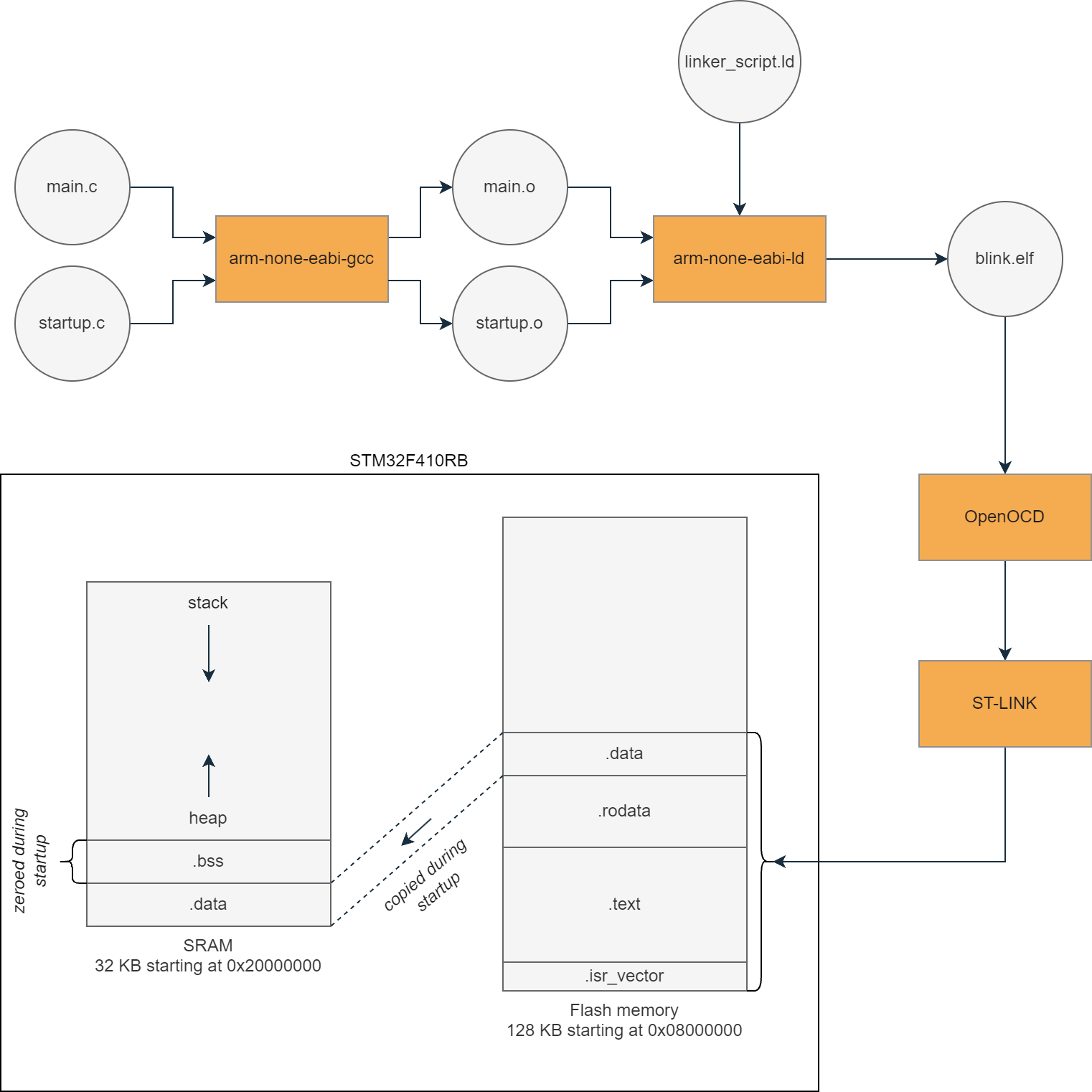

build process detail

编译完成后，PC 通过 OpenOCD 驱动 ST-Link，将二进制数据写入 Flash。当 MCU 启动时，硬件首先执行启动代码。首先将确保初始化数据段（.data）复制到 SRAM，未初始化数据段（.bss）填充为零，然后再调用 main() 函数，即我们的程序。

tip

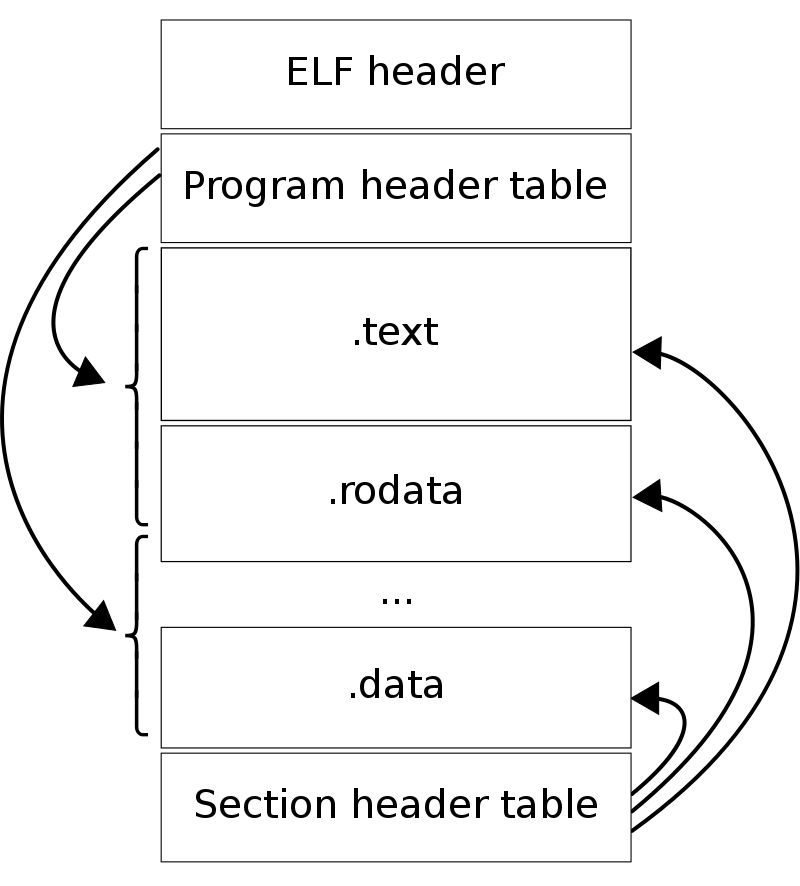

ELF 是烧录到 MCU flash 中的程序，但 ELF 是什么？前面提到的 blink.elf 并不是“纯代码”，而是一个带结构的文件。

ELF（Executable and Linkable Format），是 UNIX & Linux 系统中可执行文件、目标文件和共享库的格式。换句话说，编译后的程序（可执行二进制文件）除了真正的指令和数据，还有一些元数据，这些元数据是操作系统加载程序到内存时运行所需的。ELF 文件，分为两个部分，头部（ELF Header）和多个节（Section）。GNU binutils 包括 objdump、nm、readelf 都可以检视 ELF 文件的内容。节（Section）存放代码和数据，典型的节包括 .text、.data、.rodata

这篇 Wiki 很好的解释了 ELF：https://en.wikipedia.org/wiki/Executable_and_Linkable_Format

想深入的话，可以看看 Wiki：

还有一些有意思的讨论：

reddit 讨论，

向不懂技术的人解释 ELF：https://www.reddit.com/r/linuxquestions/comments/17rhr8v/how_would_you_explain_the_linux_elf_format_to_a/
ELF 和 BIN 有区别吗？https://stackoverflow.com/questions/2427011/what-is-the-difference-between-elf-files-and-bin-files

速查资料：

elf_format_cheatsheet：https://gist.github.com/x0nu11byt3/bcb35c3de461e5fb66173071a2379779

链接脚本——如何安排代码在内存中的位置

链接脚本的工作，可以理解为给链接器一份内存分布说明，主要解决三件事：

处理器启动后，程序从哪里开始执行（也就是入口点）。
MCU 内部有哪些可用的存储区（memory region）。
不同类型的代码和数据，应该放在内存的什么位置。

链接脚本使用的是链接器自己的命令语言，完整语法可以在 GNU ld 的文档中找到：这里。

不过这里用到的内容并不多，理解几个常用指令就足够了。

首先是程序入口点，通过 ENTRY() 命令指定。启动代码中会实现一个名为 reset_handler() 的函数，用来完成最早期的初始化工作，比如内存拷贝和清零。

linker_script.ld
ENTRY(reset_handler)

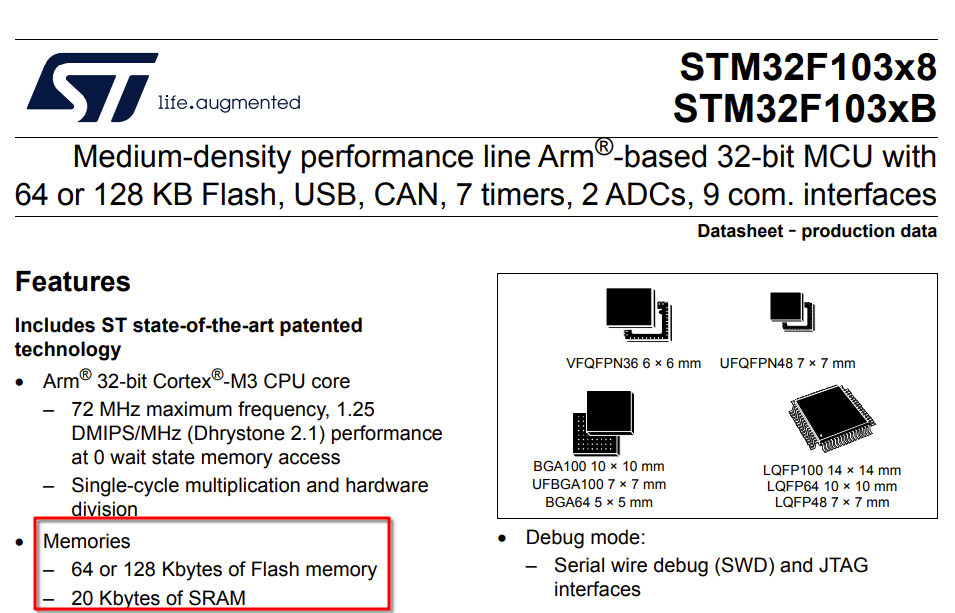

接下来需要弄清楚 MCU 的内存长什么样。Flash 和 SRAM 的大小因型号而异，这些信息需要直接查 数据手册（Datasheet）。以 STM32F103C8T6 为例，相关参数可以在官方文档中找到：数据手册 DS5319

后续链接脚本的内容，本质上就是把这些“硬件规格”翻译成链接器能理解的描述，让代码和数据各就各位。

specification intro

STM32F103C8T6 中的 C8，按照 ST 的命名规则，对应 64 KB 的 Flash；此外从图中可以看到 SRAM 是 20 Kb

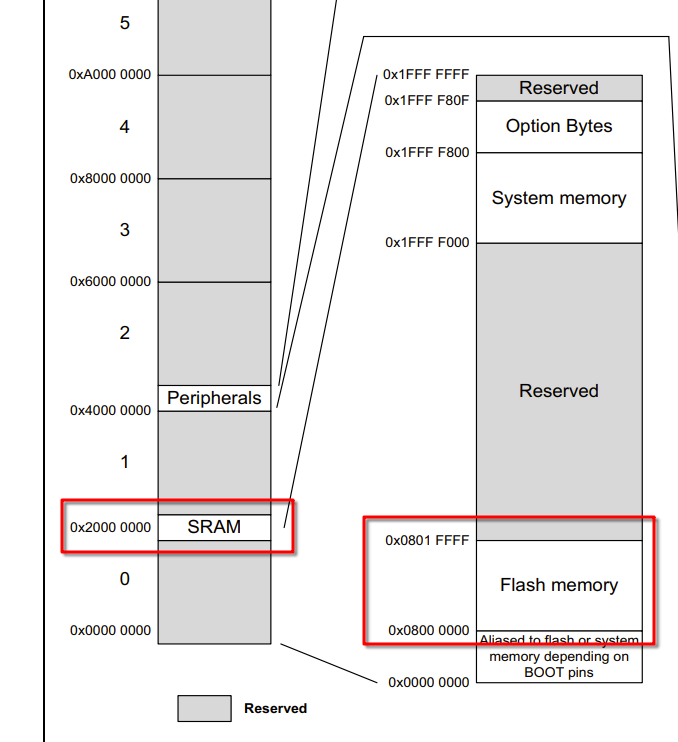

继续往数据手册后面翻，在 第 4 节 Memory Mapping 中，可以找到更关键的地址信息：

SRAM 起始地址：0x2000 0000
Flash 起始地址：0x0800 0000

memory map

到这里，定义内存区域所需的信息就齐全了。接下来就可以在链接脚本中，用 MEMORY 命令把这些信息明确写出来：

MEMORY
{
  FLASH (rx): ORIGIN = 0x08000000, LENGTH = 64K
  SRAM (rwx): ORIGIN = 0x20000000, LENGTH = 20K
}

接下来要解决的问题是：目标文件里的各个段，具体该放进这些内存区域的什么位置？

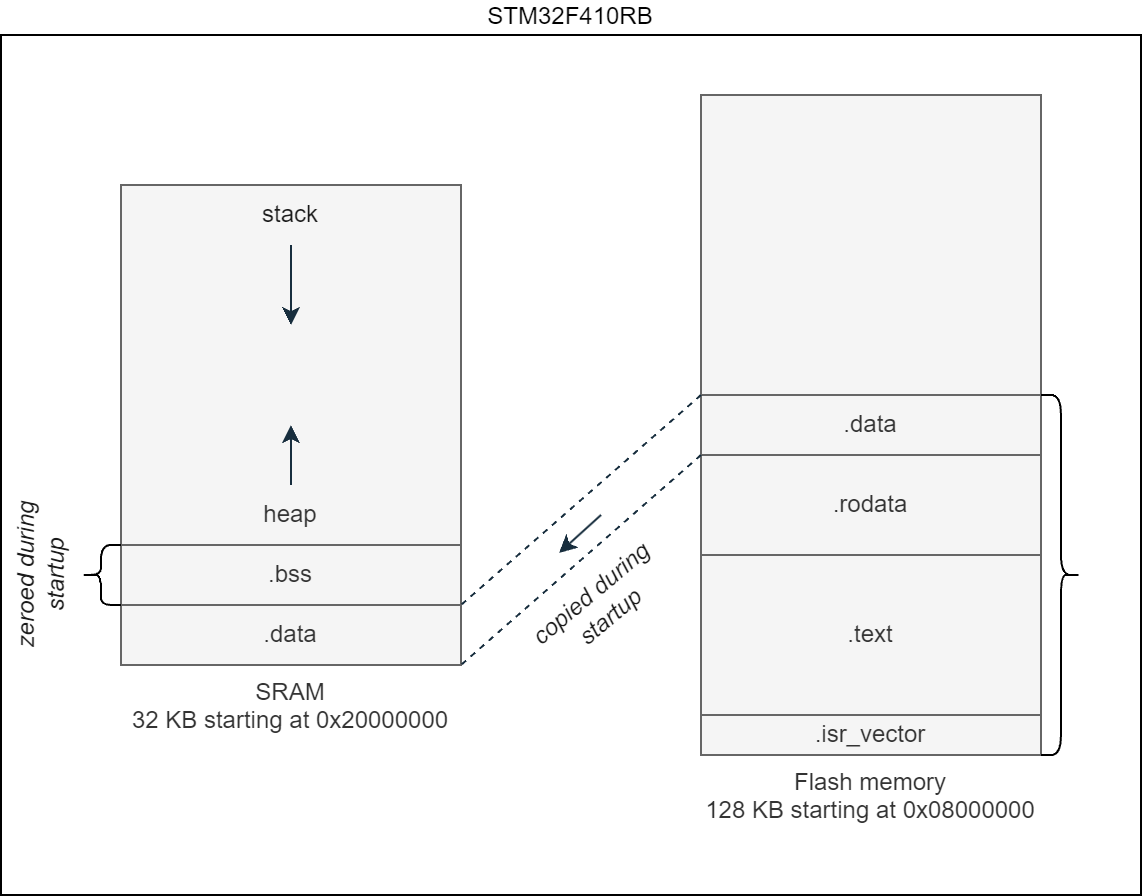

先回忆一下前面提到过的内存示意图：

flash sram

Flash 中第一部分是最前面是 中断向量表（ISR, Interrupt Service Routine) .isr_vector，默认位于地址 0x0000 0000（实际上会映射到 Flash 起始位置）。然后是 .text 段，也就是程序指令。然后是 .rodata，存放只读数据。最后是 .data 其中包含是有初始值的全局变量，这些数据在启动时会从 Flash 复制到 SRAM 中。而在 SRAM 中，还会有一个 .bss 段，用来存放未初始化的全局变量，启动时需要清零

note

如果想查看某个 .elf 或 .o 文件里具体包含哪些段，可以使用：arm-none-eabi-objdump -h <filename>

有了这些背景，就可以使用 SECTIONS 命令来正式定义各个段的布局了：

linker_script.ld
SECTIONS
{
  .isr_vector :
  {
    KEEP(*(.isr_vector))
  } >FLASH

  .text :
  {
    . = ALIGN(4);

    *(.text)
    *(.rodata)

    . = ALIGN(4);
    _etext = .;
  } >FLASH

  .data :
  {
    . = ALIGN(4);
    _sdata = .;

    *(.data)

    . = ALIGN(4);
    _edata = .;
  } >SRAM AT> FLASH

  .bss :
  {
    . = ALIGN(4);
    _sbss = .;

    *(.bss)

    . = ALIGN(4);
    _ebss = .;
  } >SRAM
}

这里有几个关键点值得注意。首先，每个 SECTION 后面都会跟一个内存区域说明，比如 >FLASH 或 >SRAM，用来指定这个段最终放在哪一块内存中。

其中比较特殊的是 .data 段，它有两个内存地址

>SRAM：运行时地址（VMA，程序执行时访问的地址）
AT> FLASH：加载地址（LMA，数据实际存放的位置）

.data : { ... } >SRAM AT> FLASH

原因也很直观，SRAM 是易失的，断电就没了，因此 .data 的初始值只能先存在 Flash 中；MCU 启动时，再由启动代码把这部分数据复制到 SRAM。

其他所有节都只有一个内存地址（.text、.rodata 只存在于 Flash、.bss 只存在于 SRAM），它们的加载地址和运行地址是同一个，因此不需要额外说明。

此外，在脚本中还定义了一些符号：_etext、_sdata、_edata、_sbss 和 _ebss，以及用到了位置计数器 .。稍后将在启动代码中使用这些符号，以确保复制（.data）和清零（.bss）正确的内存地址。

链接脚本到这里就告一段落了。

下一步，就是看看启动代码是如何利用这些符号，把 MCU 从“刚上电的状态”带到 main() 的。

启动代码——在执行 `main()` 之前做好准备

ARM Cortex-M 启动流程

The Definitive Guide to ARM® Cortex®-M3 and Cortex®-M4 Processors 3rd Edition 的 4.8 节 Reset and reset sequence 对启动流程有非常详细的说明。

基于 Cortex-M 的 MCU 通常具有三类重置（reset）：

Power on reset——上电复位，处理器、调试组件、外设全部重置，相当于“彻底清空重来”。
System reset——重置处理器和外设，但调试组件仍然保持状态。
Processor reset——只重置处理器核心。

上电后的第一步：向量表

在真正开始执行代码之前，处理器会先去内存起始地址 0x0000_0000 读取两个 32 位的 word（word = 32 bit）。这里存放的正是 中断向量表（vector table） 的前两个条目：

主栈指针（MSP, Main Stack Pointer）
Reset Vector（reset handler 的入口地址）

处理器会用这两个值初始化寄存器：MSP 写入 R13，Reset Vector 写入 PC（Program Counter），随后从 reset handler 开始执行。

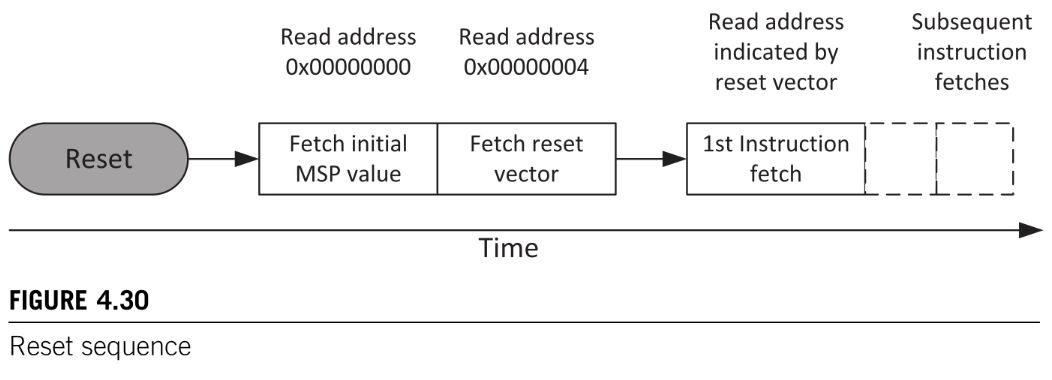

Cortex-M reset sequence

Cortex-M 使用的是全递减栈（full descending stack），也就是说，先递减 SP，再写入数据。因此，SP 的初始值并不是栈的起始地址，而是栈区上方的第一个字节。比如，下图中，栈的内存从 0x20007C00 到 0x20007FFF（共 1 Kbytes），所以 SP 的初始值应当设置为 0x20008000（刚好是栈上方的第一个字节）。

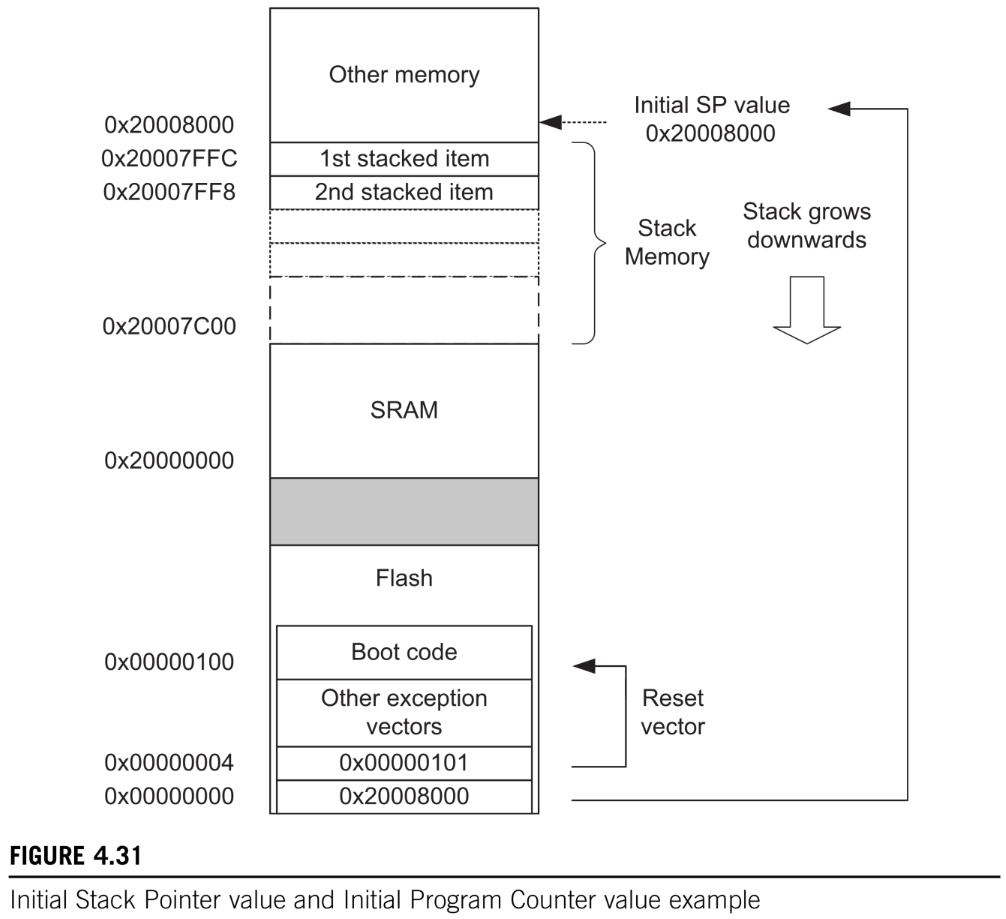

还有一个容易忽略的小点，向量表中的函数地址，最低位（LSB）必须为 1，用于表示 Thumb 状态。比如，下图中的 reset vector 的值是 0x101，但是 reset handler（boot code）的起始地址实际上是 0x100。

SP and PC initial value

note

栈指针和栈并不是“抽象概念”，函数调用、局部变量分配，底层都依赖它。

在 startup.c 中，需要做以下事：

初始化位于 .isr_vector 段的主栈指针（MSP, main stack pointer）和中断向量表（interrupt vector table）
将 .data 段从 Flash 拷贝到 SRAM
将 .bss 段清零

主栈指针通常指向 SRAM 末尾的下一个字节。随着函数调用和局部变量压栈，SP 会不断向低地址移动。已知 SRAM 的起始地址和大小后，结束地址就很好算：

startup.c
#define SRAM_START (0x20000000U)
#define SRAM_SIZE (20U * 1024U)
#define SRAM_END (SRAM_START + SRAM_SIZE)
#define STACK_POINTER_INIT_ADDRESS (SRAM_END)

这个值会被放在向量表的第一个 word 中，上电后由处理器自动加载到 R13。

向量表（vector table）中除了主堆栈指针的值外，还需要 15 个字用于 Cortex-M 的系统异常（System Exception）处理程序。

note

向量表本质上就是一个函数指针数组。

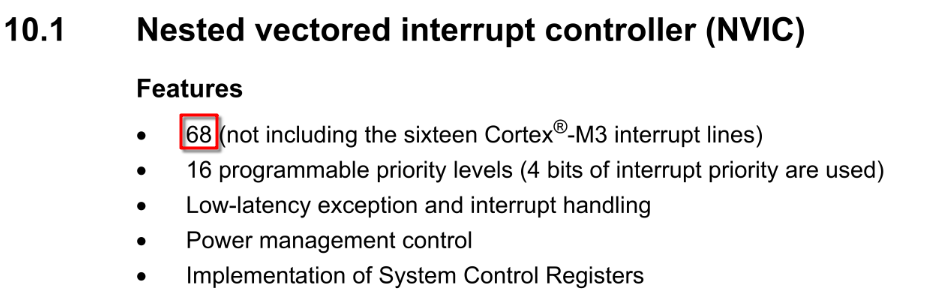

后续条目对应具体芯片的外设中断对于 STM32F103C8T6，一共是 68 个中断向量（见 RM0008）有些字是保留的，只需要填充 0 即可。

NVIC vectors

RM0008 的 10.1.2 Interrupt and exception vectors 中列出了所有中断。这里只实现两个处理函数： reset_handler() 和 default_handler()。其他中断全部弱引用到 default_handler()，以后需要时再单独实现即可。请注意 isr_vector[] 的节属性，以确保位于正确的内存区域。

startup.c
#include <stdint.h>
#define ISR_VECTOR_SIZE_WORDS 84

// System Exception handlers
void reset_handler(void);
void default_handler(void);
void nmi_handler(void) __attribute__((weak, alias("default_handler")));
void hard_fault_handler(void) __attribute__((weak, alias("default_handler")));
void bus_fault_handler(void) __attribute__((weak, alias("default_handler")));
void usage_fault_handler(void) __attribute__((weak, alias("default_handler")));
void svcall_handler(void) __attribute__((weak, alias("default_handler")));
void debug_monitor_handler(void) __attribute__((weak, alias("default_handler")));
void pendsv_handler(void) __attribute__((weak, alias("default_handler")));
void systick_handler(void) __attribute__((weak, alias("default_handler")));
// continue adding device interrupt handlers

uint32_t isr_vector[ISR_VECTOR_SIZE_WORDS] __attribute__((section(".isr_vector"))) = {
  STACK_POINTER_INIT_ADDRESS,
  (uint32_t)&reset_handler,
  (uint32_t)&nmi_handler,
  (uint32_t)&hard_fault_handler,
  (uint32_t)&bus_fault_handler,
  (uint32_t)&usage_fault_handler,
  0,
  0,
  0,
  0,
  0,
  (uint32_t)&svcall_handler,
  (uint32_t)&debug_monitor_handler,
  0,
  (uint32_t)&pendsv_handler,
  (uint32_t)&systick_handler,
  // continue adding device interrupt handlers
};

void default_handler(void)
{
  while(1);
}

最后我们需要实现 reset_handler() 函数，已经在链接脚本中指定为程序入口。这部分，我们会使用链接脚本中的符号，将 .data 段（起始于 _etext）从 Flash 复制到 SRAM （起始于 _sdata），并且把充位于 SRAM 中的 .bss 段（从 ._sbss 到 _ebss）清零。

startup.c
extern uint32_t _etext, _sdata, _edata, _sbss, _ebss;
void main(void);

void reset_handler(void)
{
  // Copy .data from FLASH to SRAM
  uint32_t data_size = (uint32_t)&_edata - (uint32_t)&_sdata;
  uint8_t *flash_data = (uint8_t*) &_etext;
  uint8_t *sram_data = (uint8_t*) &_sdata;

  for (uint32_t i = 0; i < data_size; i++)
  {
    sram_data[i] = flash_data[i];
  }

  // Zero-fill .bss section in SRAM
  uint32_t bss_size = (uint32_t)&_ebss - (uint32_t)&_sbss;
  uint8_t *bss = (uint8_t*) &_sbss;

  for (uint32_t i = 0; i < bss_size; i++)
  {
    bss[i] = 0;
  }

  main();
}

到这里，运行环境已经准备就绪，程序终于正式进入熟悉的 main()。

最小闪灯程序

在嵌入式世界里，main() 里的 “Hello World” 通常不是打印字符串，而是——点亮一颗 LED。

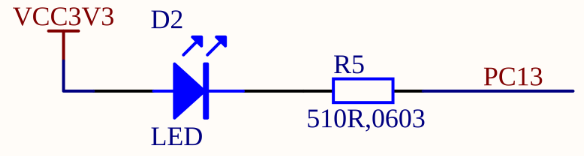

我的开发版上有一个蓝色 LED，正极接 VCC，负极接到 PC13，采用的是开漏（open-drain）接法。

on-board LED

想让这颗 LED 闪起来，需要做的事情并不复杂：

打开 GPIOC 端口的外设时钟
把 PC13 配置成开漏输出模式
在死循环里，按固定间隔翻转引脚电平

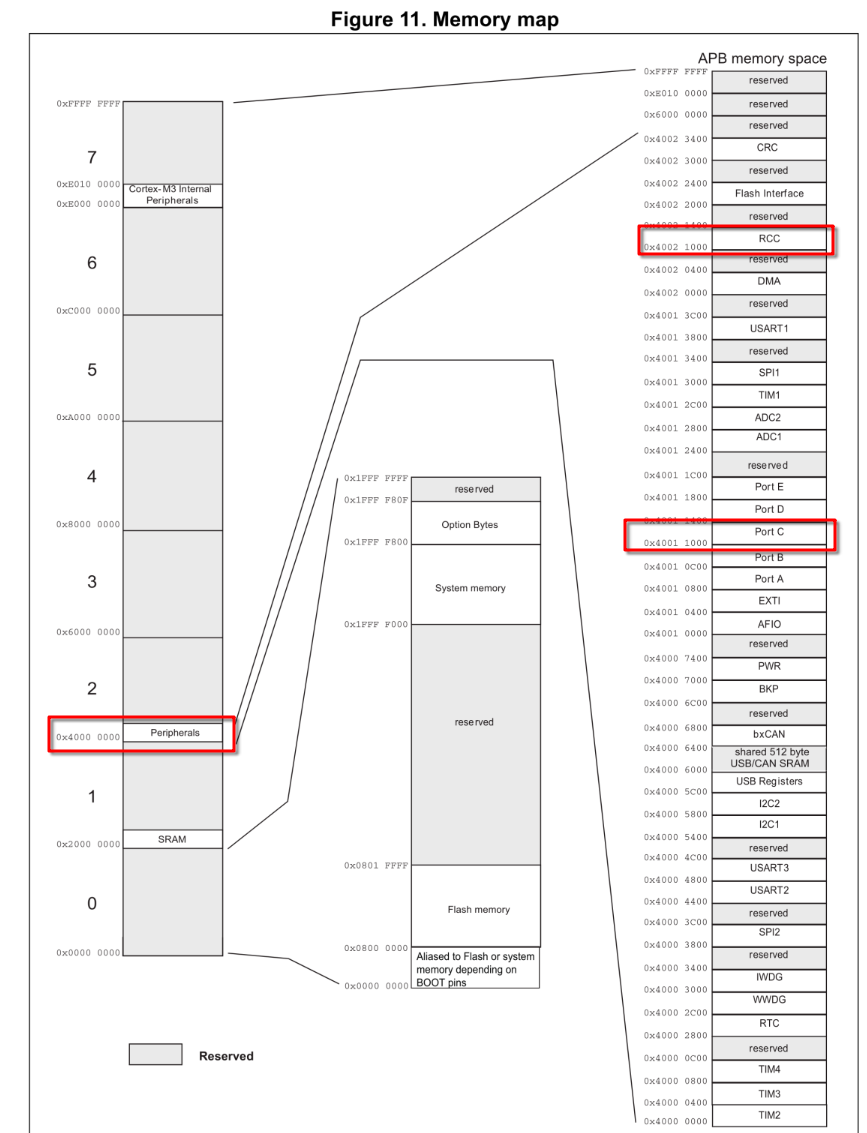

要直接操作外设，第一步是弄清楚：寄存器到底映射在内存的什么位置。翻开数据手册第 4 章 Memory Mapping，可以看到所有外设的基地址都从 0x4000_0000 开始，而 GPIOC 位于：

0x4001 1000

periphral memory map

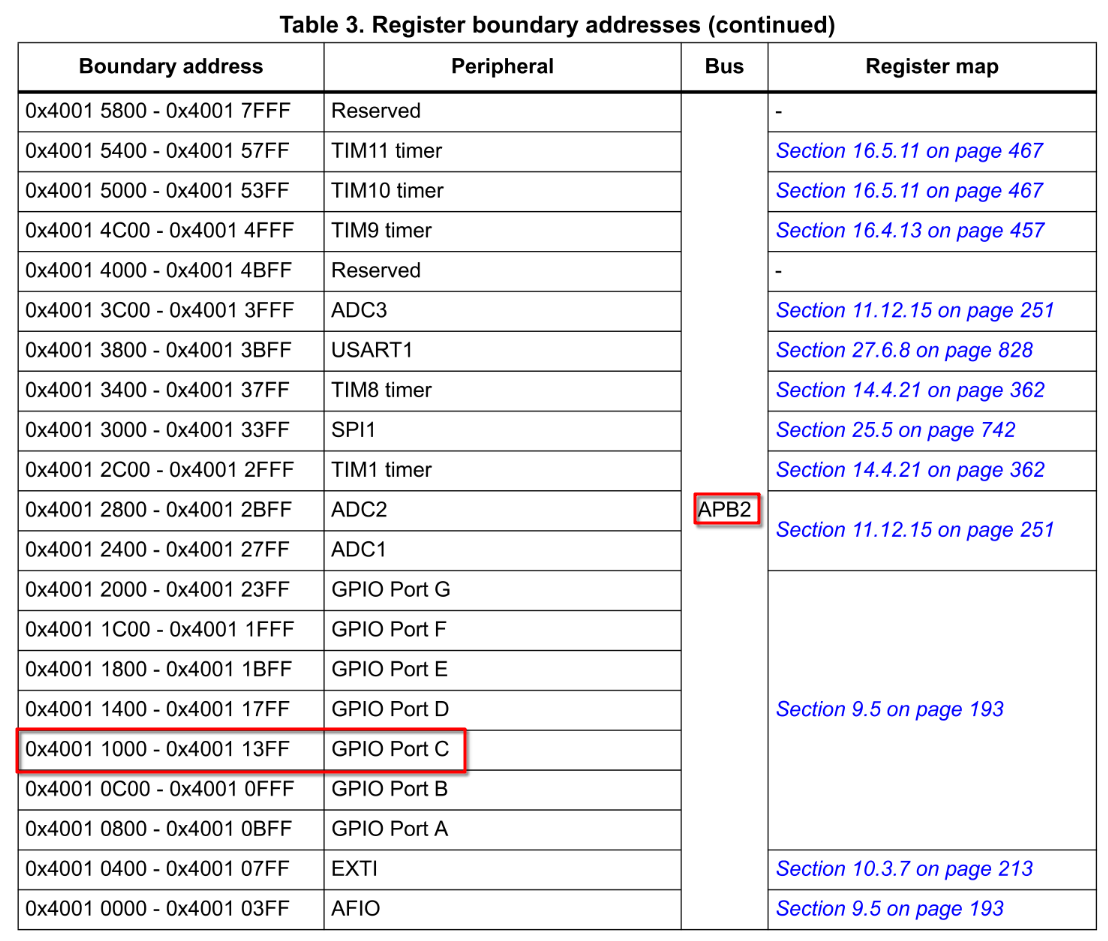

再看参考手册 3.3 Memory map 的 Table 3 Register boundary addresses (continued)，可以看到 GPIOC 挂在 APB2 总线，地址范围 0x4001 1000 ~ 0x4001 13FF，APB2 基地址是 0x4001_0000。

periphra address

我们可以用 APB2_BaseAddr + PeripheralOffset 的方式定义该总线上外设的地址。

下面用宏来定义这些地址

main.c
#define PERIPHERAL_BASE (0x40000000U)

#define APB2_BASE (PERIPHERAL_BASE + 0x10000U)
#define GPIOC_BASE (APB2_BASE + 0x1000U)

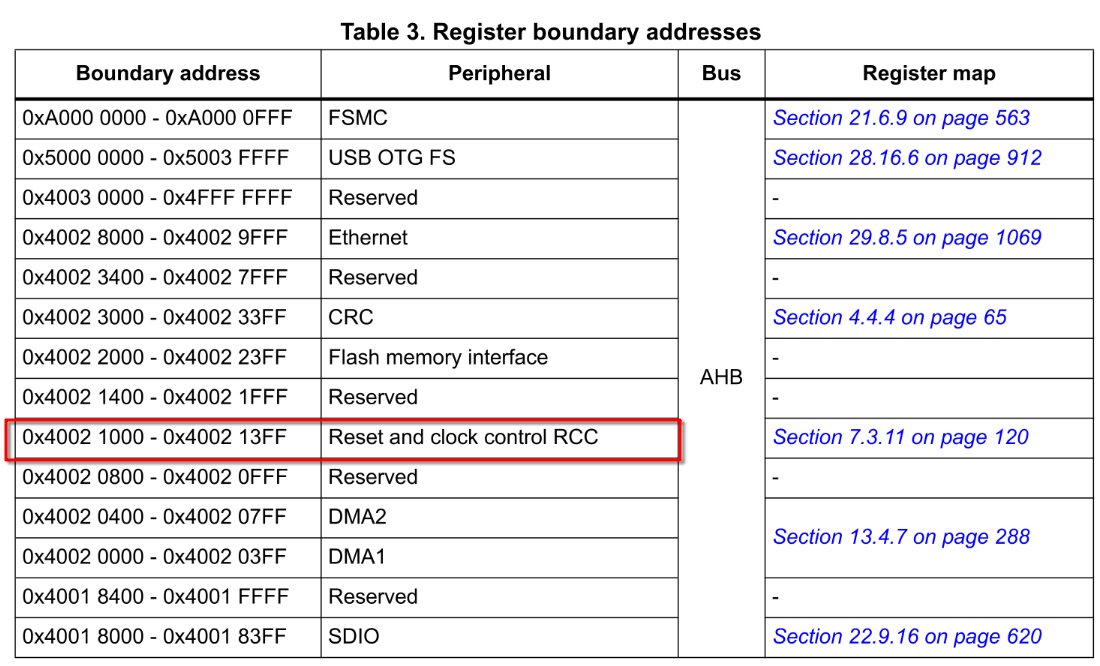

外设寄存器能不能用，关键不在地址，而在时钟有没有打开，GPIOC 的时钟控制位在 RCC 里。再次看参考手册 3.3 Memory map 中的表格 Table3. Register boundary addresses，可以看到 RCC 地址位于 0x4002 1000 ~ 0x4002 13FF，挂在 AHB 总线（0x4001 8000）上

RCC address

先把这些地址也定义出来：

main.c
#define AHB_BASE (PERIPHERAL_BASE + 0x18000U)

#define RCC_BASE (AHB_BASE + 0x9000U)

然后我们需要开启 GPIOC 的时钟，并把 PC13 配置为输出开漏模式。

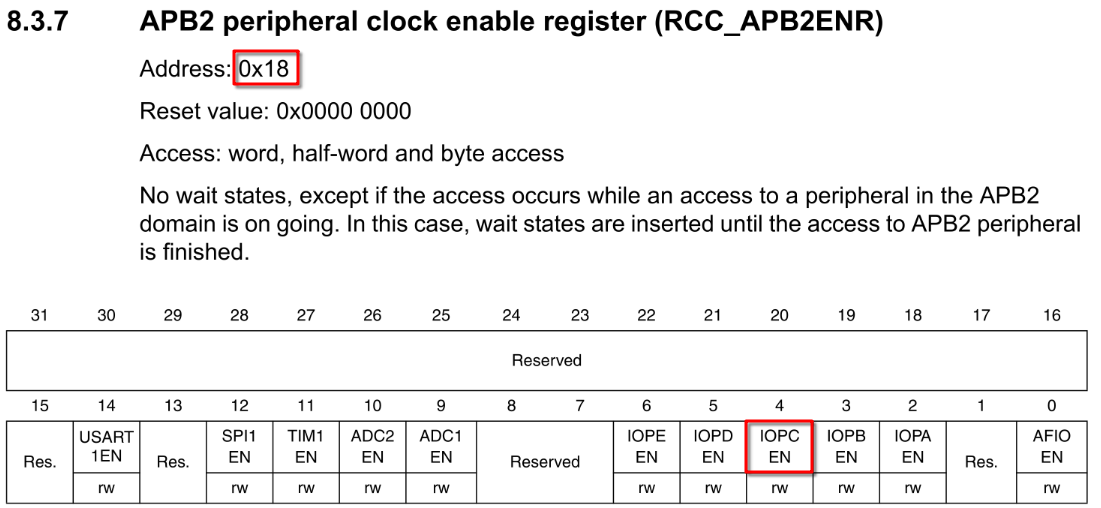

先看看如何开启时钟，来看 RCC 寄存器，找到参考手册中的 APB2 外设时钟使能寄存器（8.3.7 APB2 peripheral clock enable register (RCC_APB2ENR) ），其偏移地址是 0x18，第 4 个 bit 是 GPIOC 时钟的开关。

GPIOC address

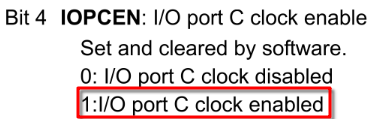

再往下翻一点，可以看到向该位写入 1 可以开启时钟

GPIOC enable bit

继续定义一些外设时钟的地址，对应的宏可以这样写：

main.c
#define RCC_APB2ENR_OFFSET (0x18U)
#define RCC_APB2ENR ((volatile uint32_t*) (RCC_BASE + RCC_APB2ENR_OFFSET))
#define RCC_APB2ENR_GPIOCEN (4U)

接下来是 GPIO 本身的配置，我们需要配置其为输出开漏模式，并设置其初始状态为 1（熄灭 LED）。

这可以通过端口配置寄存器（GPIOx_CRL 和 GPIOx_CRH）和输出寄存器（GPIOx_ODR）来配置。

PC13 属于 8~15 号引脚，因此由 GPIOx_CRH 寄存器控制。

目标配置是：

MODE13 = 0b10 → 输出模式，最大 2 MHz
CNF13 = 0b01 → 开漏输出

合起来就是 0b0110，对应 CRH 中的 bit 20~23。

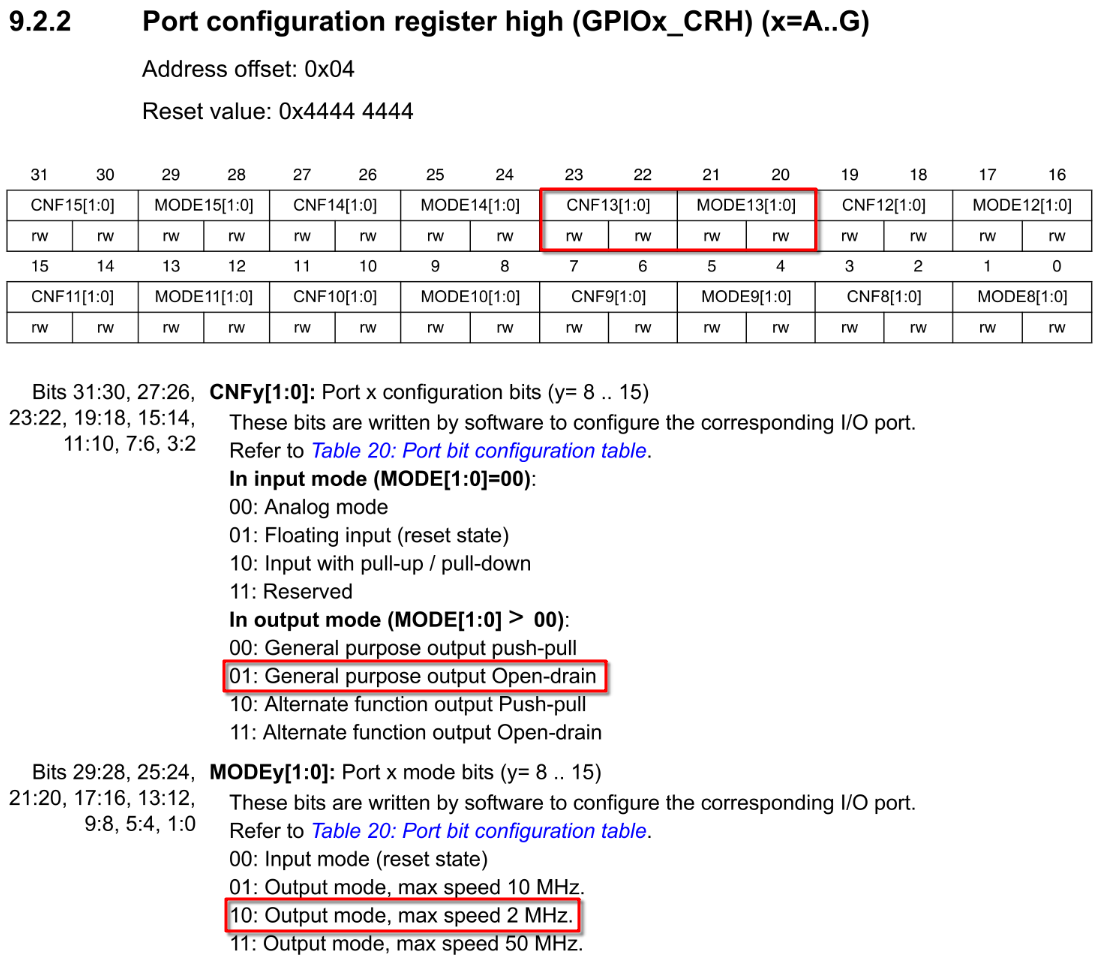

GPIOx_CRH

由于 LED 是低电平点亮，所以还需要把输出寄存器里的 ODR13 先置 1，让 LED 默认熄灭。

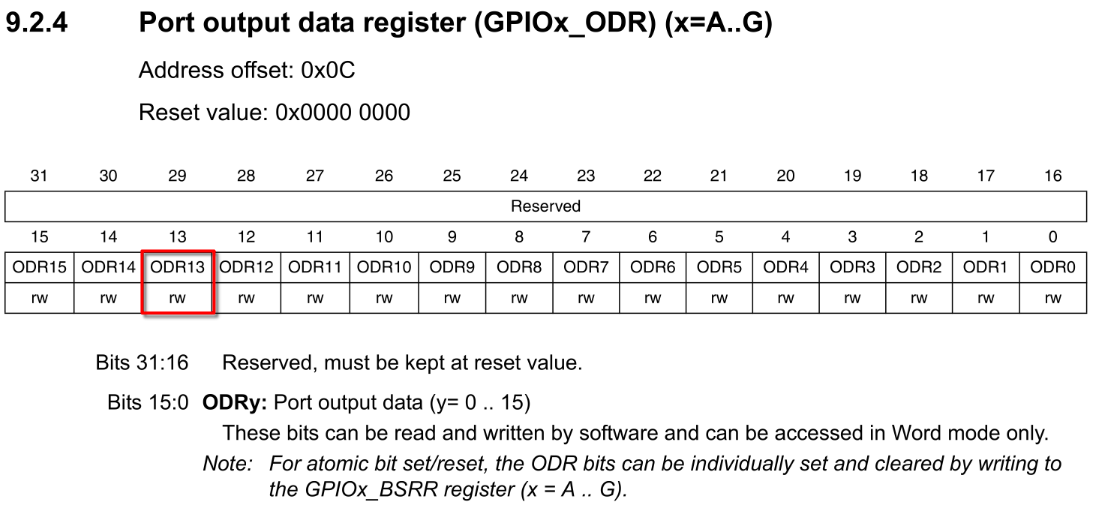

GPIOx_ODR

构建可执行文件

到这里，源码已经齐活，可以开始把它们真正“捏”成一个能跑的程序了。前面提到过，其实没必要手动区分编译和链接，直接调用 arm-none-eabi-gcc 就行，它会自动完成整个流程：

$ arm-none-eabi-gcc main.c startup.c -T linker_script.ld -o blink.elf -mcpu=cortex-m3 -mthumb -nostdlib

这条命令做了几件事：

main.c startup.c 直接把所有源文件丢给编译器。
-T linker_script.ld 指定自定义的链接脚本，告诉链接器内存该怎么排。
-o blink.elf 指定最终输出的可执行文件名。
-mcpu=cortex-m3 -mthumb 明确目标 CPU 架构和指令集（毕竟这是在给另一种 CPU 交叉编译）。
-nostdlib 不链接标准库，也不使用默认的系统启动代码——启动流程已经完全自己接管了。

命令执行完成后，项目目录下会多出一个 blink.elf 文件。这个 ELF 文件，就是接下来要烧进 MCU 的“成品”。

把程序加载到微控制器（烧录）

接下来轮到 OpenOCD 出场。OpenOCD 本身并不需要复杂配置，只要告诉它两件事就够了：

使用什么编程器（interface）
目标是什么微控制器（target）

编程器的配置在 /usr/share/openocd/scripts/interface/ 中。目标微控制器型号在 /usr/share/openocd/scripts/target/ 中。OpenOCD 在运行时会自动搜索这些目录，所以命令行只需要引用文件名即可。

要将 .elf 烧录到目标设备，只需要找到和我们的板子（STM32F103 + ST-Linkv2）匹配的配置（interface/stlink.cfg 和 target/stm32f1x.cfg），然后使用 -c 选项指定要执行的命令，完整的烧录命令如下：

$ openocd -f interface/stlink.cfg -f target/stm32f1x.cfg -c "program blink.elf verify reset exit"

这条命令一口气做了四件事：

把 blink.elf 写入 Flash
校验写入内容是否正确
复位 MCU
干完活直接退出 OpenOCD

如果一切顺利，命令跑完的同时，板子上的 LED 应该已经开始闪烁了。

下节预告

纯手写寄存器、地址和位定义，虽然很“硬核”，但写多了确实挺折磨人的。接下来会稍微让事情轻松一点，引入 CMSIS 组件，用现成的寄存器定义来代替那些手写的宏——毕竟没必要每次都重复造轮子。同时，也会把那条又长又容易敲错的编译命令收拾一下，用经典的 Unix / Linux 构建工具 make 写一个简单的 Makefile，让构建过程变成一句命令的事。

第 2 部分：裸机编程之 ARM 官方库 CMSIS

在上一节中，实现了一个最小可用的闪灯程序——这已经是 STM32 裸机运行所需的最小集合了。不过代价也很明显：外设寄存器地址全靠手翻手册，一个一个 #define；编译、链接、烧录全都直接在命令行里敲，参数又长又容易写错。

这一节的目标很明确：把这些“体力活”交给工具来做。为此，将引入：

ARM 官方的 CMSIS Core（Cortex-M 内核相关定义）
ST 提供的 STM32F1 设备头文件（外设寄存器定义）
一个简单的 Makefile，让构建过程变成一句命令

顺带还会配置系统时钟，把 LED 闪得更“专业”一点。

CMSIS 和寄存器定义

回顾第一部分，当需要操作 GPIO 时，只能照着参考手册：

查外设基地址
算寄存器偏移
手写一堆 #define

偶尔写写还能接受，如果每个外设都这么来，很快就会进入“复制—粘贴—怀疑人生”的阶段。好消息是，这件事早就有人替你做完了。

CMSIS（Common Microcontroller Software Interface Standard） 是 ARM 为 Cortex-M 系列定义的一套标准组件集合，主要包括：

Cortex-M 内核寄存器与核心外设定义
一些通用的内联函数与抽象接口
可选的 DSP / RTOS 相关支持

在此基础上，ST 又提供了 STM32 的设备组件，把每个外设的寄存器都封装成了结构体和宏。

GNU Make 和 Makefile

GNU Make 是 Linux 世界里非常经典的一款自动化构建工具。如果平时用过 autotools，那对这一套流程应该不陌生：

./configure
make
make install

简单来说，make 会读取一个名为 Makefile 的文件，根据里面写好的规则去调用 shell 命令完成构建。

tip

如果对 Makefile 感兴趣可以看下这篇博客：Learn Makefiles With the tastiest examples

在当前这个 STM32 裸机项目里，引入 Make 的意义非常直观：

不用每次都手敲一大串 arm-none-eabi-gcc 参数
不用反复记 openocd 的接口和目标配置
构建、烧录都可以变成一句命令，比如：
- make
- make flash

另外一个经常被忽略、但非常重要的点是：Make 会自动判断哪些文件发生了变化，只重新编译必要的部分。项目规模一旦变大，这个特性就会变得非常香。

在 Arch Linux 中，make 随 base-devel 一起提供：

# pacman -S base-devel

在项目根目录下创建一个名为 Makefile（注意没有扩展名）的文件。基本的语法结构如下：

target: prerequisites
	command

其中：

target：目标
prerequisites：依赖
command：要执行的命令（必须用 Tab 缩进）

运行 make target 时，就会执行对应的规则。如果只运行 make，默认执行 Makefile 中的第一个目标，通常叫 all。

先把之前的命令直接“照搬”进来，写一个能用的版本：

all: blink.elf

blink.elf: main.c startup.c
	arm-none-eabi-gcc main.c startup.c -T linker_script.ld -o blink.elf -Ivendor/CMSIS/CMSIS/Core/Include -Ivendor/CMSIS/Device/ST/STM32F1/Include -mcpu=cortex-m3 -mthumb -nostdlib -DSTM32F102xB -g -O0

flash: blink.elf
	openocd -f interface/stlink.cfg -f target/stm32f1x.cfg -c "program blink.elf verify reset exit"

这已经能正常工作了：

make → 生成 blink.elf
make flash → 烧录到板子

但说实话，这个 Makefile 看起来有点糟，而且完全没发挥 Make 的优势。

Make 提供了大量约定俗成的变量，用来描述编译器和各类参数。先把常用内容提取出来：

CC=arm-none-eabi-gcc
CFLAGS=-mcpu=cortex-m3 -mthumb -nostdlib
CPPFLAGS=-DSTM32F102xB \
	 -Ivendor/CMSIS/Device/ST/STM32F1/Include \
	 -Ivendor/CMSIS/CMSIS/Core/Include

LINKER_FILE=linker_script.ld
LDFLAGS=-T $(LINKER_FILE)

这里用到的：

CC：C 编译器
CFLAGS：编译选项
CPPFLAGS：预处理器选项（-I、-D 通常放这里）
LDFLAGS：链接选项

这些都是 Make 的隐式变量，后面即使用隐式规则也能自动生效。为了直观起见，这里还是在规则里显式使用。

接下来，把“一步到位”的构建拆成更合理的几步：

.c → .o
多个 .o → blink.elf

all: blink.elf

blink.elf: main.o startup.o system_stm32f1xx.o
	$(CC) $(CFLAGS) $(CPPFLAGS) $(LDFLAGS) $^ -o blink.elf

main.o: main.c
	$(CC) $(CFLAGS) $(CPPFLAGS) main.c -c

startup.o: startup.c
	$(CC) $(CFLAGS) $(CPPFLAGS) startup.c -c

system_stm32f1xx.o: vendor/CMSIS/Device/ST/STM32F1/Source/Templates/system_stm32f1xx.c
	$(CC) $(CFLAGS) $(CPPFLAGS) vendor/CMSIS/Device/ST/STM32F1/Source/Templates/system_stm32f1xx.c -c

这里有几个小细节值得注意：

不指定 -o 时，gcc 会自动生成同名 .o
$^ 表示“所有依赖项”
$< 表示“第一个依赖项”

规则中以 $ 开头的是自动变量，除了上面用的几个，还可以使用 $@ 插入目标名称中作为输出文件名，但这里显式写出是为了保持简单。

第一次运行 make，会看到三个 .o 文件被生成，最后链接成 blink.elf。如果立刻再运行一次：

make: 对“all”无需做任何事。

这正是 Make 的价值所在——没有变化，就不浪费时间。

只改动 main.c 再运行 make，会发现只有 main.o 和 blink.elf 被重新生成。

再加一个常见的“伪目标”，伪目标只是一个不产生输出文件，而是只用于执行特定命令的目标。下面添加一个 clean 目标，用来清理输出文件 .o 和 .elf ：

.PHONY: clean
clean:
	rm -f *.o *.elf

现在，如果运行 make clean ，所有输出文件都将删除，如果再次运行 make 所有文件将再次构建。

最后，把 OpenOCD 也交给 Make 管理，用于一条命令把 .elf 文件烧录到 MCU：

PROGRAMMER=openocd
PROGRAMMER_FLAGS=-f interface/stlink.cfg -f target/stm32f1x.cfg

flash: blink.elf
	$(PROGRAMMER) $(PROGRAMMER_FLAGS) -c "program blink.elf verify reset exit"

从现在开始，日常流程就变成了：

make
make flash

参数、路径、配置文件都被锁进了 Makefile，既省事，也不容易出错。到这里，裸机开发的“基础设施”已经逐渐成型了。下一步，就是开始折腾时钟配置，让 MCU 跑得更快。

时钟配置

前面已经把构建系统搭好，也能方便地访问所有核心和外设寄存器了。接下来要做的事情很简单：把 MCU 的性能榨干一点，把系统时钟拉到 STM32F1 能跑的最高频率 —— 72 MHz。

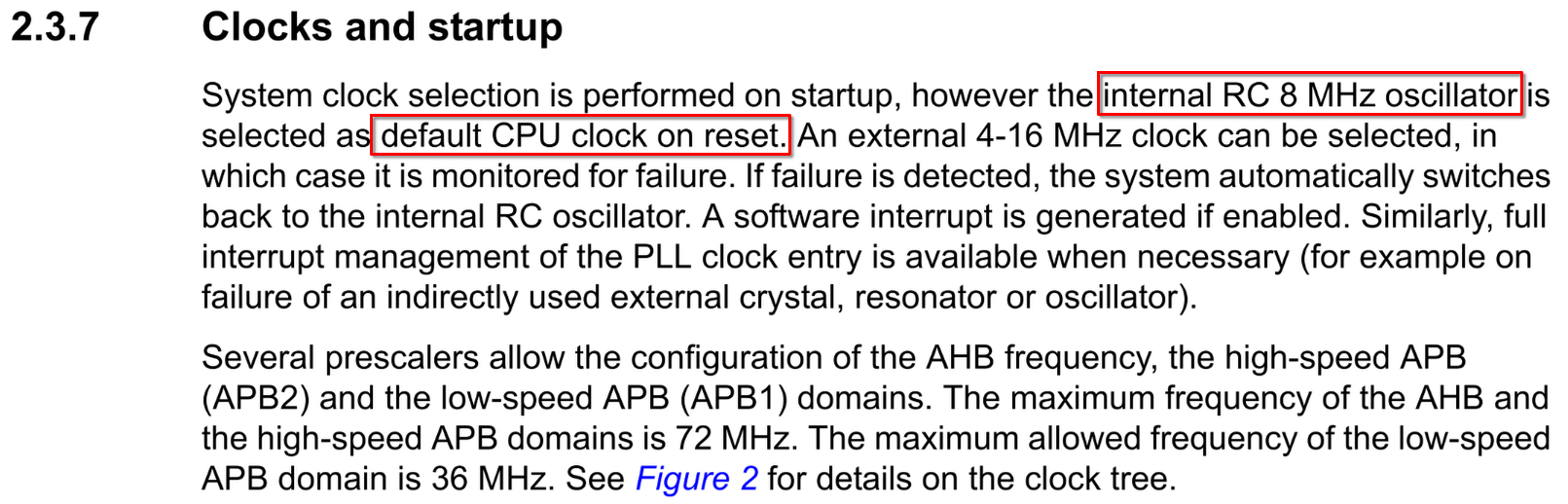

默认情况下，STM32 使用的是高速内部振荡器（HSI），这是一个 8 MHz 的 RC 振荡器。

note

HSI 的优点是省事，但精度一般。如果板子上有更靠谱的外部晶振，那显然更适合拿来当系统时钟。

使用高速外部（HSE）振荡器

HSE 可以通过 OSC_IN / OSC_OUT 接一颗晶体振荡器，或者直接从 OSC_IN 输入一个外部时钟信号。这里使用的是开发板上自带的 8 MHz 晶振。

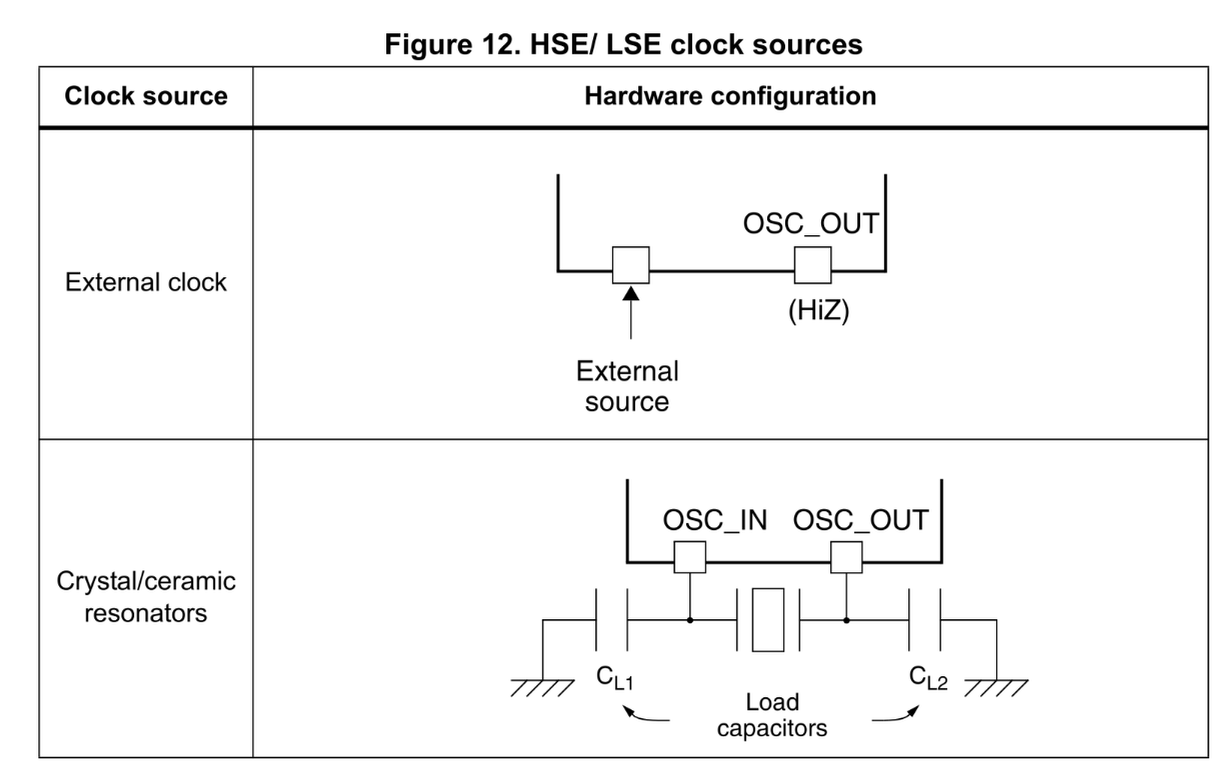

HSE 的两种来源

第一步是把 HSE 启动起来：

// Step 1：启用 HSE 晶振
// 确保 HSEBYP = 0 → 晶振模式
RCC->CR &= ~RCC_CR_HSEBYP;
// 开启 HSE
RCC->CR |= RCC_CR_HSEON;
// 等待 HSE 就绪
while(!(RCC->CR & RCC_CR_HSERDY));

到这里，已经有了一个精度不错的 8 MHz 时钟源。接下来要做的，就是把它放大到 72 MHz。不过在拉高频率之前，还有一件很容易被忽略、但非常关键的事情要先处理。

闪存延迟（Flash Wait States）

CPU 的取指是通过 AHB 总线从 Flash 里读的。问题在于：

CPU 主频越高，取指越快
Flash 的访问速度却不会跟着变快

如果不加等待周期，CPU 会跑得比 Flash 还快，结果就是指令读乱、程序直接跑飞（字面意义上的飞）。

参考手册里已经给了答案：

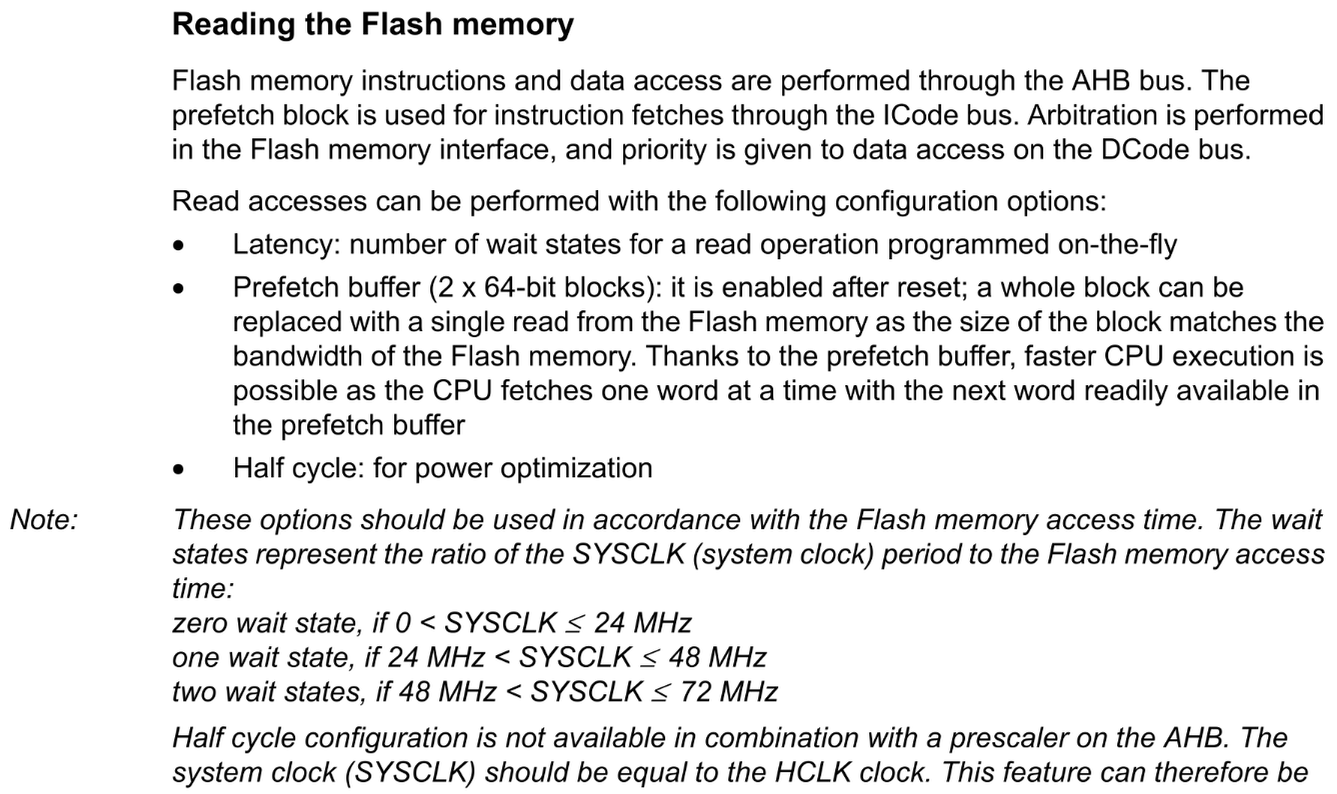

3.3.3 Reading the Flash Memory

flash latency

当 48 < SYSCLK <= 72 MHz 时，Flash 等待周期需要设置为 2 个 WS。

// Step 2：配置 Flash 延迟（72 MHz 对应 2 WS）
// 参考手册，72 MHz HCLK，VDD=3.3V → FLASH_LATENCY_2
FLASH->ACR &= ~FLASH_ACR_LATENCY;        // 清零延迟位
FLASH->ACR |= FLASH_ACR_LATENCY_2;       // 设置2个等待状态

这一步一定要在切换高频时钟之前完成。

利用锁相环（PLL）提高时钟频率

真正把频率拉上去的核心，是 MCU 里的锁相环（Phase-Lock Loop, PLL）。

确定时钟树参数

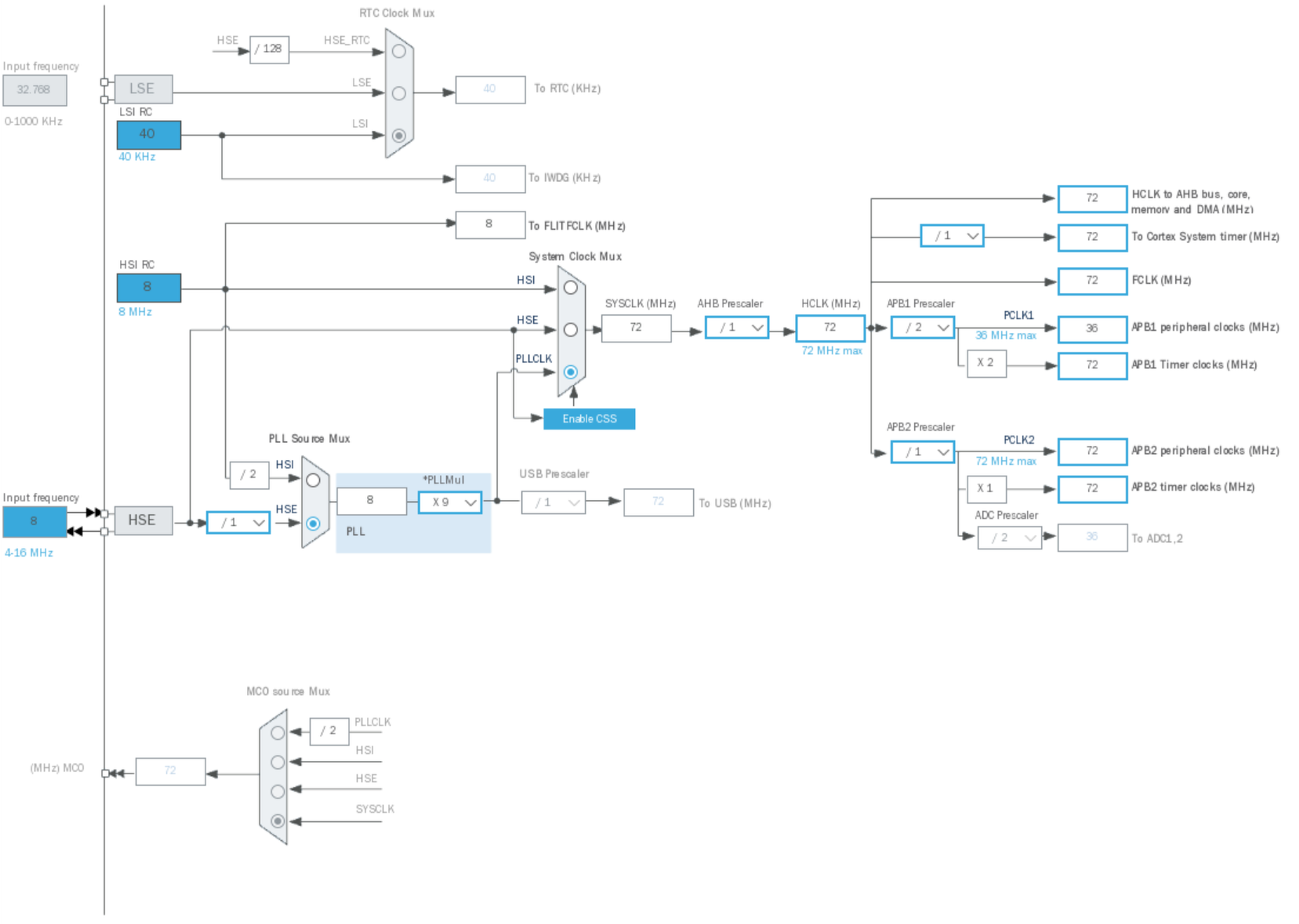

如果目标是让 CPU 跑满 72 MHz，最省事的方式其实是先打开 STM32CubeMX，在 Clock Configuration 页面里直接把 HCLK 填成 72。CubeMX 会自动帮忙算好：

PLL 倍频系数
AHB / APB 分频
SYSCLK 的来源

接下来只需要照着这个结果，用寄存器手动配置一遍即可。

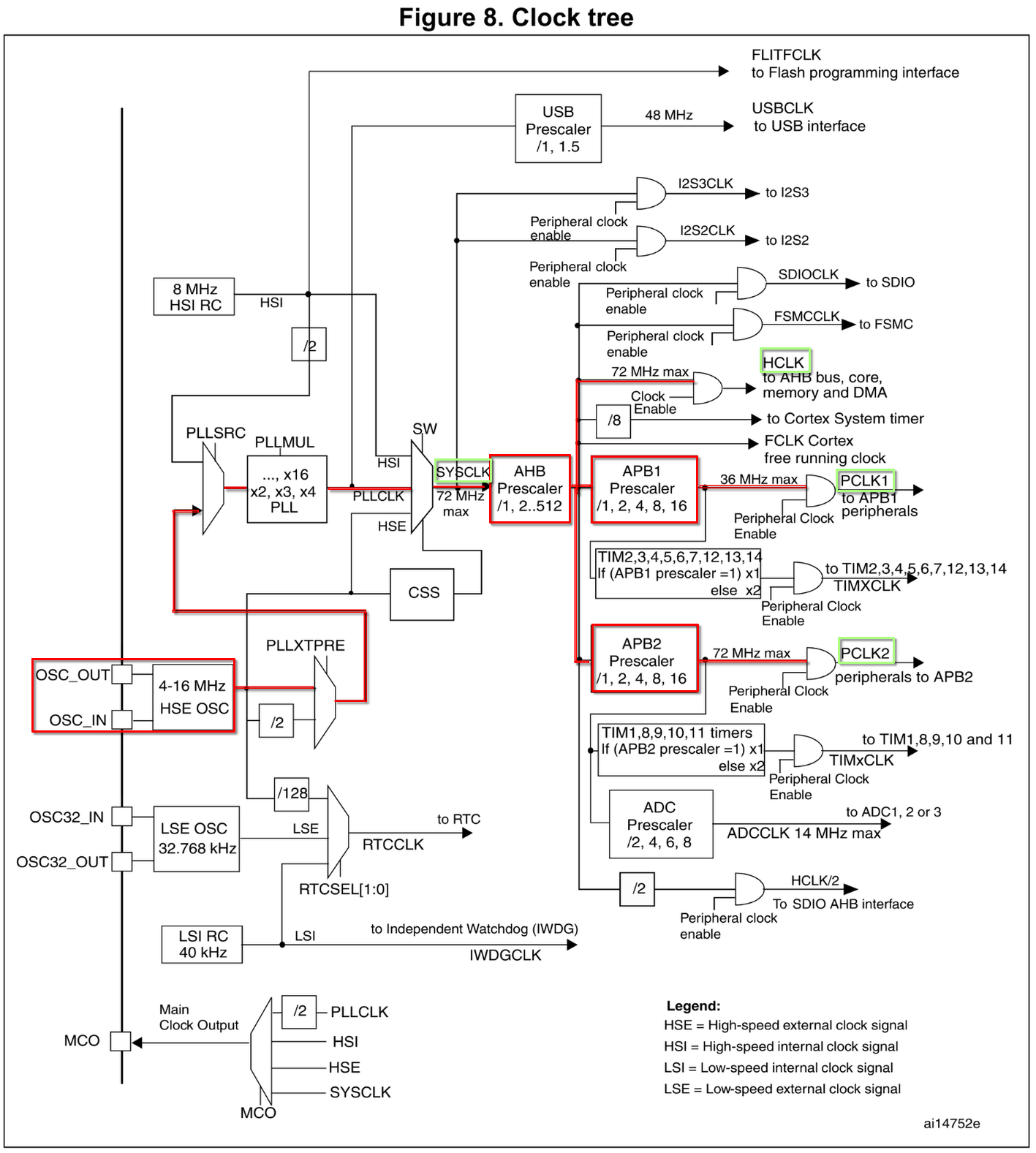

我们来看一下参考手册里的时钟树。为了实现 72MHz 的满速运行，配置路径是这样的：首先看左下角的锁相环 PLLMUL，它能通过 PLLSRC 复用器从 HSI 或 HSE（经 PLLXTPRE 预分频）中二选一作为输入。PLL 的输出即为系统时钟 SYSCLK。该时钟经过 AHB 预分频器 后，直接驱动 CPU 核心（即 HCLK），并继续分频给 APB1 和 APB2。需特别注意，APB1 的频率上限为 36MHz。

通过 STM32CubeMX 我们已经知道了配置时钟树需要的所有参数，下面我们来配置

整体流程可以概括成这样：

[启用 HSE] → 等待稳定
        │
[配置 Flash 延迟]
        │
[配置 PLL] → 关 PLL → 设参数 → 开 PLL → 等待稳定
        │
[配置 AHB / APB 分频]
        │
[切换 SYSCLK 到 PLL]
        │
[更新 SystemCoreClock]

对应的代码如下：

// Step 3：配置 PLL（倍频器 + 时钟源）
// 禁用 PLL
RCC->CR &= ~RCC_CR_PLLON;
while(RCC->CR & RCC_CR_PLLRDY);          // 等待 PLL 关闭
// 设置 PLL 来源和倍频
// PLLSRC = HSE, PLLXTPRE = HSE预分频, PLLMUL = x9
RCC->CFGR &= ~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLMULL);
RCC->CFGR |= RCC_CFGR_PLLSRC;           // HSE 作为 PLL 输入
RCC->CFGR |= RCC_CFGR_PLLMULL9;         // PLL 倍频 9
// 开启 PLL
RCC->CR |= RCC_CR_PLLON;
while(!(RCC->CR & RCC_CR_PLLRDY));      // 等待 PLL 就绪

// Step 4：配置 AHB / APB 分频器
// HCLK = SYSCLK / 1
RCC->CFGR &= ~RCC_CFGR_HPRE;
RCC->CFGR |= RCC_CFGR_HPRE_DIV1;
// PCLK1 = HCLK / 2 (APB1最大36MHz)
RCC->CFGR &= ~RCC_CFGR_PPRE1;
RCC->CFGR |= RCC_CFGR_PPRE1_DIV2;
// PCLK2 = HCLK / 1
RCC->CFGR &= ~RCC_CFGR_PPRE2;
RCC->CFGR |= RCC_CFGR_PPRE2_DIV1;

// Step 5：切换 SYSCLK 到 PLL
// 切换 SYSCLK 到 PLL
RCC->CFGR &= ~RCC_CFGR_SW;              // 清 SW 位
RCC->CFGR |= RCC_CFGR_SW_PLL;           // SYSCLK = PLL
// 等待切换完成
while((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_PLL);

// Step 6：更新 SystemCoreClock（CMSIS）
SystemCoreClockUpdate();

这部分代码通常会单独丢进一个 clock_init() 函数，在 main() 里调用。 SystemCoreClockUpdate() 现在看起来没啥用，但之后一旦用到 HAL 或 SysTick，就离不开它了。

时钟树配置寄存器

STM32F1 的时钟配置主要集中在两个寄存器： RCC_CR 和 RCC_CFGR。一个用于配置时钟来源，另一个用于配置预分频器系数。

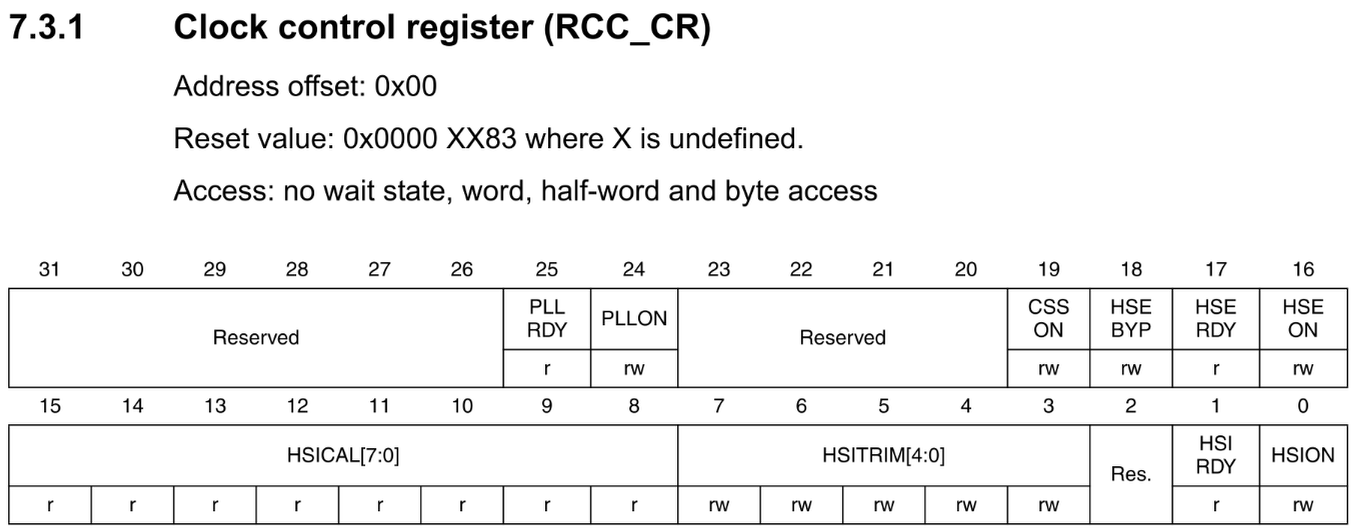

RCC_CR — 控制寄存器 (Clock Control Register)：控制时钟源的开关、提供就绪状态标志
- HSION / HSIRDY — 内部高速振荡器开关与就绪标志
- HSEON / HSERDY — 外部高速晶振开关与就绪标志
- PLLON / PLLRDY — PLL 开关与就绪标志

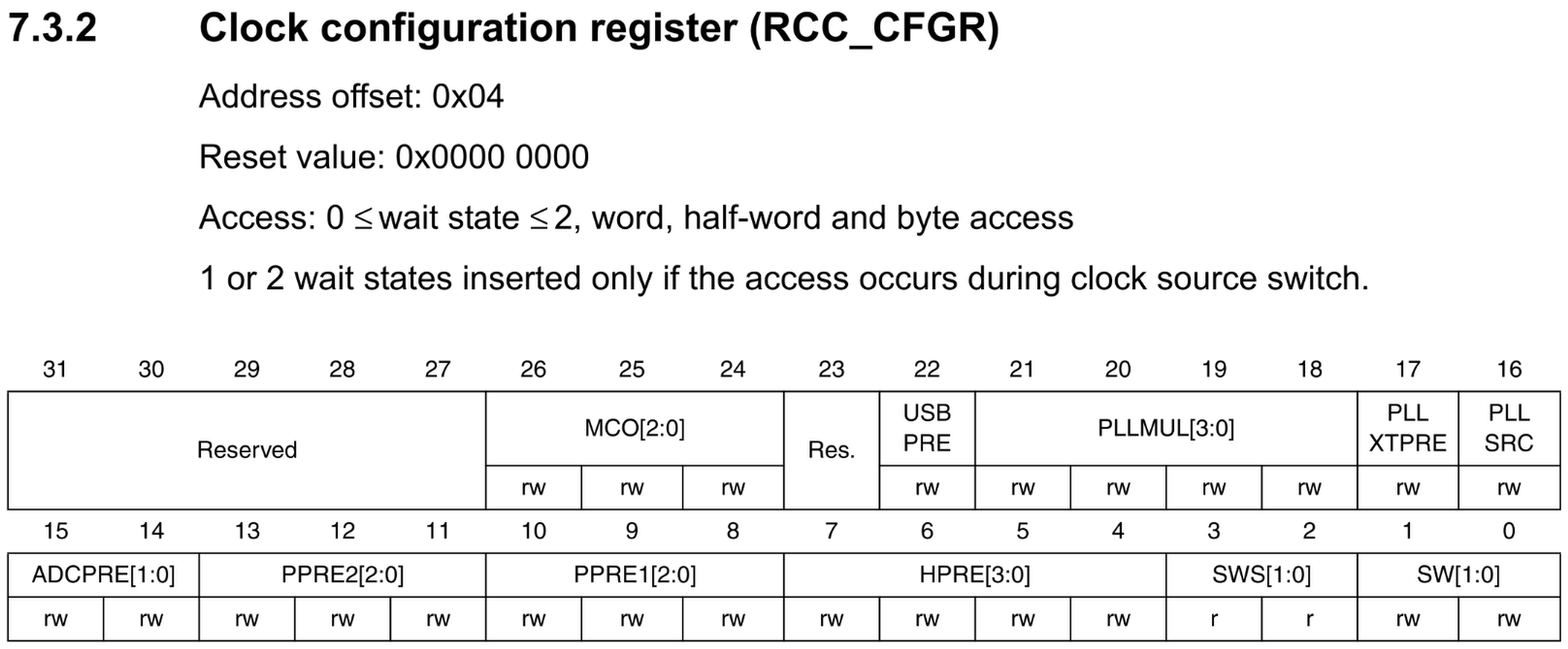

RCC_CFGR — 时钟配置寄存器 (Clock Configuration Register)：选择 SYSCLK 来源、设置 AHB / APB 分频、配置 PLL 参数
- SW / SWS — 系统时钟选择及就绪状态
- HPRE — AHB 分频
- PPRE1 / PPRE2 — APB1 / APB2 分频
- PLLSRC, PLLMUL — PLL 输入源与倍频系数

如果这时执行 make flash，会发现 LED 闪得明显快了一截 —— 说明主频确实拉上来了。

使用 SysTick 验证时钟频率

为了确认 72 MHz 真的生效了，这里用 Cortex-M3 的 SysTick 做一个简单的毫秒级定时。思路很直接，让 SysTick 每 1 ms 触发一次中断，然后在中断里递增一个计数器并利用用这个计数器实现延时函数。

CMSIS 已经封装好了 SysTick_Config() 函数，我们只需传入两次中断之间的计数值（Ticks）即可。既然系统时钟已配置为 72MHz，若要实现 1kHz 的中断频率（即每秒中断 1,000 次），计算得出两次中断的间隔应为：

$72,000,000 \div 1,000 = 72,000 \text{ Ticks}$

随后，在代码中调用该函数并确保全局中断已启用，代码如下：

SysTick_Config(72000);
__enable_irq();

启动文件里已经把 SysTick 中断指向了弱符号 default_handler()，直接在 main.c 里覆盖即可：

uint32_t ticks;

void systick_handler()
{
  ticks++;
}

接下来，编写一个延迟函数，只是简单地等待所需毫秒数

void delay_ms(uint32_t milliseconds)
{
  uint32_t start = ticks;
  uint32_t end = start + milliseconds;

  if (end < start) // handle overflow
  {
    while (ticks > start); // wait for ticks to wrap around to zero
  }

  while (ticks < end);
}

最后，在主循环中，使用这个新的延迟函数 delay_ms() 来闪烁 LED：

 while(1)
  {
    GPIOC->ODR ^=  GPIO_ODR_ODR13_Msk;
    delay_ms(500);
  }

如果一切正常，现在 LED 应该以接近 1 Hz 的频率稳定闪烁。

下节预告

第 3 部分会把 C 标准库引入项目，顺便折腾一下 printf()，看看在裸机环境下如何做一点像样的调试输出。

第 3 部分：裸机编程之 C 标准库和 `printf()`

在第 2 部分中，我们通过 Makefile 配置了时钟系统，并成功运行了基础的闪灯程序。到目前为止，我们一直给 GCC 传递 -nostdlib 参数，在完全不依赖 C 标准库的情况下构建项目。

这一节要做的事情很明确：

把 C 标准库引入裸机项目。
让 printf() 能通过 UART 输出到主机，方便调试。

C 标准库

如果平时在 PC 上用 gcc 编译 C 程序，默认链接的多半是 glibc。它功能很全，但体积动辄几 MB，对微控制器来说基本不可用。

嵌入式世界里更常见的是 Newlib，它专为资源受限系统设计，且已集成在 GNU Arm Toolchain 中。即便如此，Newlib 的全功能版体积依然不小。为此，工程实践中往往会选择其极致精简版：Newlib-nano（也称 Nanolib）。它的代码尺寸明显更小，并且占用更少的 RAM，但它默认移除了 printf() / scanf() 对浮点数的格式化支持。如果需要打印浮点数，必须显式开启编译选项。

为了直观感受差异，这里把同一个闪灯程序分别用不同配置编译了一遍，分别是没有标准库、Newlib 和 Newlib-nano。并用 arm-none-eabi-size 查看结果。没有开启任何编译优化。

不使用 C 标准库（-nostdlib），只有最原始的闪灯逻辑：

$ arm-none-eabi-size blink.elf
   text    data     bss     dec     hex filename
   1056     340       4    1400     578 blink.elf

使用 Newlib（移除 -nostdlib），并把 printf() 重定向到 USART：

$ arm-none-eabi-size blink.elf
   text    data     bss     dec     hex filename
  37132    2112     852   40096    9ca0 blink.elf

使用 Newlib-nano（--specs=nano.specs）

arm-none-eabi-size blink.elf
   text    data     bss     dec     hex filename
   9940     456     520   10916    2aa4 blink.elf

给 printf() 加上浮点支持（-u _printf_float）后

使用 Newlib-nano 时的结果：

arm-none-eabi-size blink.elf
   text    data     bss     dec     hex filename
  20796     820     524   22140    567c blink.elf

再对比一下 标准 Newlib：

arm-none-eabi-size blink.elf
   text    data     bss     dec     hex filename
  37132    2112     852   40096    9ca0 blink.elf

添加 Newlib-nano

要使用 Newlib-nano，其实不需要手动指定库文件，只要告诉 gcc 用哪一套 specs 即可。具体做法是，不再使用 -nostdlib，而是在编译和链接参数中加入 --specs=nano.specs 选项。nano.specs 文件已经包含在工具链中。在 Arch Linux 上，通常位于： /usr/arm-none-eabi/lib。

后面会把 printf() 重定向到 UART。如果改用半主机模式，还可以额外加上 --specs=rdimon.specs 标志。简单说，半主机允许目标板通过调试器，直接和主机通信（比如把 printf() 打到 GDB 终端）。但它有一个很大的限制：只要调试器断开，程序就跑不起来。如果想深入了解，可以看看这篇文章：Introduction to ARM Semihosting。

系统调用

在加入 nano.specs 之后直接运行 make，gcc 大概率会开始报错，常见的包括：

链接符号找不到：__bss_start、__bss_end
系统调用未定义：_read、_write、_sbrk 等

__bss_start 和 __bss_end 用来标记 .bss 段的起止位置。链接脚本里其实已经有 _sbss 和 _ebss 了，只是名字对不上而已。最简单的办法：直接别名过去。

在链接脚本中把 .bss 段改成这样：

linker_script
  .bss :
  {
    . = ALIGN(4);
    _sbss = .;
    __bss_start__ = _sbss;

    *(.bss)

    . = ALIGN(4);
    _ebss = .;
    __bss_end__ = _ebss;
  } >SRAM

剩下那几个 _read、_write、_sbrk 报错，原因是 Newlib 并不知道你的硬件长什么样。这些函数是 C 库和底层硬件之间的接口，必须由用户提供实现。好消息是，并不需要全部实现，只要给一个“能用的最小版本”就行。

Newlib 官方文档里列出了推荐的最小实现集合：https://sourceware.org/newlib/libc.html#Stubs

直接复制一份放到项目根目录，命名为 syscalls.c。然后在 Makefile 里把它加进构建流程：

Makefile
$(BINARY): main.o startup.o system_stm32f4xx.o syscalls.o
	$(CC) $(CFLAGS) $(LDFLAGS) $^ -o $(BINARY)

syscalls.o: syscalls.c
	$(CC) $(CFLAGS) $(CPPFLAGS) $^ -c

调用 printf() 时，格式化字符最终会由 _write() 系统调用，通过 UART 发送到主机。在设置好 UART 之前，将其留空即可。

此外，由于标准库的 printf() 内部涉及动态内存分配，我们必须实现 _sbrk() 函数（供 malloc() 调用）以管理 堆（Heap） 空间。可以简单回忆一下内存布局：

.bss 和 .data 在 SRAM 底部
堆（heap）：从 .bss 结束处向上增长
栈（stack）：从 SRAM 顶部向下增长

由于堆与栈是“相向而行”的，存在相互碰撞（溢出）的风险——这不太好，所以需要在 _sbrk() 中加入简单的边界检查，一旦堆和栈撞车，直接死循环。

register char * stack_ptr asm("sp");

caddr_t _sbrk(int incr) {
  extern char __bss_end__;	/* Defined by the linker */
  static char *heap_end;
  char *prev_heap_end;

  if (heap_end == 0) {
    heap_end = &__bss_end__;
  }
  prev_heap_end = heap_end;
  if (heap_end + incr > stack_ptr) {
    while (1)
    {
        // Heap and stack collision
    }
  }

  heap_end += incr;
  return (caddr_t) prev_heap_end;
}

note

如果对动态内存分配本身就不放心，其实可以直接绕开它。有不少只用静态内存的 printf() 实现，比如 Marco Paland 的方案，配置非常简单，也很好用。

初始化库

把库链接进来还不够，它还需要被初始化。这一步由 __libc_init_array() 完成，必须在 main() 之前调用。在启动文件中加上声明，并在 reset_handler() 里调用：

startup.c
void main(void);
void __libc_init_array();

void reset_handler(void)
{
  // ... .data/.bss initialization left out

  __libc_init_array();
  main();
}

修订链接脚本

现在项目已经能编译了，但如果用 arm-none-eabi-objdump -h blink.elf 查看段信息，会发现多了不少新 section 我们需要根据段的类型，将这些 section 添加到 .text、.data 或者 .bss 中。这一点很重要，因为启动代码依赖链接脚本定义的符号来定位 .data 和 .bss，如果不显式地将新段分配到正确的存储区域，这些数据在运行时将无法正确初始化。在链接脚本中，这三个段是这样的：

linker_script.ld
 .text :
  {
    . = ALIGN(4);

    *(.text)
    *(.text.*)
    *(.rodata)
    *(.rodata.*)
    KEEP(*(.init))
    KEEP(*(.fini))
    *(.eh_frame)
    *(.ARM.exidx)

    . = ALIGN(4);
    _etext = .;
  } >FLASH

  _sidata = LOADADDR(.data);

  .data :
  {
    . = ALIGN(4);
    _sdata = .;

    *(.data)
    *(.data.*)
    KEEP(*(.init_array))
    KEEP(*(.fini_array))

    . = ALIGN(4);
    _edata = .;
  } >SRAM AT> FLASH

  .bss :
  {
    . = ALIGN(4);
    _sbss = .;
    __bss_start__ = _sbss;

    *(.bss)
    *(.bss.*)

    . = ALIGN(4);
    _ebss = .;
    __bss_end__ = _ebss;
  } >SRAM

KEEP() 关键字可以强制链接器保留特定的初始化向量，防止其在链接优化阶段被剔除。顺便还加了一个更稳妥的符号 _sidata，利用链接脚本中的 LOADADDR 显式获取 .data 段在 Flash 中的物理加载地址。相比直接引用 .text 段结束位置的 _etext，这种方式在内存布局复杂（如存在多个执行段）时更为稳妥。然后同步更新启动代码（Startup Code）中的数据搬运逻辑，将原本拷贝数据时的源地址指针从 _etext 修改为 _sidata。

现在终于可以在在 main.c 中通过 #include <stdio.h> 调用标准 printf() 了。此时编译并烧录固件，LED 应当能正常闪烁。由于此时尚未实现底层的 _write() 系统调用，串口暂时不会有任何数据输出。稍后我们会处理这个问题。

设置 UART

在当前开发板上，USART3 的引脚分配为 PB10 (TX) 和 PB11 (RX) 两个引脚，通过一个外部的 TTL-to-USB 模块与 PC 进行通信。USART 本身并不十分复杂，翻一翻参考手册就能发现，真正需要关心的寄存器并不多：主要是控制寄存器 USART_CR1 和波特率寄存器 USART_BRR。在发送数据时，还需要查看状态寄存器 USART_SR，并通过数据寄存器 USART_DR 写入要发送的内容。初始化 USART 大致需要完成下面几步：

打开 USART3 和 GPIOB 的外设时钟
将对应的 GPIO 引脚配置为复用功能，分别作为 TX 和 RX
设置波特率（这里使用常见的 115200）

为了让结构更清晰，这里单独创建一个模块：usart.h 和 usart.c，把所有和 USART 相关的代码都集中放在这里，并提供一个统一的初始化接口 usart_init()。

第一步是启用外设时钟，根据 STM32 的时钟树架构，USART3 挂载在 APB1 总线上，而其对应的引脚 GPIOB 则位于 APB2 总线。

RCC->APB1ENR |= RCC_APB1ENR_USART3EN;  // 开启 USART3 时钟
// do two dummy reads after enabling the peripheral clock, as per the errata
volatile uint32_t dummy;
dummy = RCC->APB1ENR;
dummy = RCC->APB1ENR;

RCC->APB2ENR |= RCC_APB2ENR_IOPBEN;    // 开启 GPIOB 时钟
// do two dummy reads after enabling the peripheral clock, as per the errata
dummy = RCC->APB2ENR;
dummy = RCC->APB2ENR;

对于串口通信，引脚必须切换至特定的复用功能模式。其中，PB10 (TX) 配置为 复用推挽输出 (Alternate Function Push-Pull)，PB11 (RX) 配置为 浮空输入 (Floating Input)。

// 配置 PB10 (TX) 为复用推挽输出，50MHz 速度
GPIOB->CRH &= ~(GPIO_CRH_CNF10 | GPIO_CRH_MODE10);
GPIOB->CRH |= (GPIO_CRH_CNF10_1 | GPIO_CRH_MODE10);

// 配置 PB11 (RX) 为浮空输入
GPIOB->CRH &= ~(GPIO_CRH_CNF11 | GPIO_CRH_MODE11);
GPIOB->CRH |= (GPIO_CRH_CNF11_0);

接下来是配置波特率，这里设置为常用的 115200。

USART 的波特率由 BRR 寄存器决定，计算公式如下：

$BaurdRate=\frac{f_{CK}}{(16×USARTDIV)}$

在系统主频为 72 MHz 的情况下，APB1 的最高时钟频率 $f_{CK}$ 为 36 MHz。代入计算：

$USARTDIV=\frac{36,000,000}{16 \times 115,200}≈19.53125$

整数部分（Mantissa）：19（0x13），占高 12 位
小数部分（Fraction）： $0.53125 \times 16 \approx 8.5$ ，四舍五入后取 9，占低 4 位

然后把值写入 BBR 中：

USART3->BRR = (19 << 4) | 9; // 设置波特率寄存器

最后一步就是使能 USART 本身，同时使能发送和接收功能：：

USART3->CR1 |= (USART_CR1_UE | USART_CR1_TE | USART_CR1_RE); // 使能 USART、发送和接收

将 `printf()` 重定向到 UART

既然标准库已经接进来了，USART 也能正常工作了，下一步自然就是让 printf() 真正跑起来。关键点在于实现 _write()，让标准输出知道“该往哪儿写”。

这里先采用一种最直接、也最原始的方式：每次发送一个字符，就把它写进 USART 的数据寄存器，然后一直等到发送完成标志被置位再返回。

void usart_write(USART_TypeDef *usart, char c)
{
    usart->DR = c;
    while (!(usart->SR & USART_SR_TC));
}

这种写法效率并不高，但作为概念验证已经完全够用了。等以后追求性能，再去折腾中断或者 DMA 也不迟。

接下来回到 main()，加上对 usart_init() 的调用，然后在主循环里用 printf() 打印一行带时间戳的 "Hello, World!"，顺便验证一下格式输出是否正常：

usart_init(USART3);

  while(1)
  {
    GPIOC->ODR ^= GPIO_ODR_ODR13_Msk;
    printf("[%d] Hello, World!\r\n", ticks);
    delay_ms(500);
  }

在 Arch Linux 下，用 minicom 连上串口：

minicom -D /dev/ttyUSB0

可以看到串口输出类似这样：

[0]Hello, World!
[501]Hello, World!
[1002]Hello, World!
[1503]Hello, World!
[2004]Hello, World!
[2505]Hello, World!

如果把时间戳改成浮点数，直接显示秒数：，而不是 ticks：

main.c
printf("[%f]Hello, World!\r\n", (float)ticks/1000.0f);

[]Hello, World!
[]Hello, World!
[]Hello, World!
[]Hello, World!
[]Hello, World!
[]Hello, World!

浮点数完全没有被打印出来。这并不是代码写错了，而是因为使用了 --specs=nano.specs，Newlib-nano 默认关闭了 printf() 的浮点支持。

解决方法也很简单，在 Makefile 里额外加上 -u _printf_float，显式启用浮点格式化支持。重新编译后，输出就恢复正常了：

[0.000000]Hello, World!
[0.502000]Hello, World!
[1.004000]Hello, World!
[1.506000]Hello, World!
[2.008000]Hello, World!
[2.510000]Hello, World!
[3.012000]Hello, World!
[3.514000]Hello, World!

小结

到这里，一个真正能用 printf() 的裸机工程就算完整跑通了，现在有标准库、有串口输出，也具备了最基础的调试手段。如果想继续折腾，可以试着实现 _read()，直接用 scanf() 从串口读输入。

下一步，我们将讨论如何把构建系统升级到 CMake，顺便引入 STM 官方库，让外设配置不再完全依赖翻参考手册。

第 4 部分：裸机编程之 CMake 构建系统和 STM32 库

上一节中，引入了精简版 C 标准库（newlib-nano），并成功让 printf() 通过 UART 输出字符。到这里，项目已经具备了最基础的调试能力。

不过目前的构建方式仍然停留在 手写 Makefile + 直接操作寄存器 的阶段。这种方式完全没问题，甚至在小项目里非常清晰直观。但随着代码量增加，编译选项、源文件、第三方库逐渐变多，Makefile 很容易变得臃肿难维护。

这一部分的目标有两个：

用 CMake 重构构建系统，让配置更清晰、也更容易扩展
引入 STM32 官方库（CMSIS / HAL），减少重复的寄存器配置工作

CMake 是什么？

CMake（cross-platform make）并不是一个真正“负责编译”的工具，而是一个构建系统生成器。它的作用是：用一套平台无关的配置，生成适合当前系统的构建文件。

常见的组合是：

Linux → 生成 GNU Makefile
Windows → 生成 Ninja / Visual Studio 工程
macOS → 生成 Xcode 工程

核心配置都写在 CMakeLists.txt 里，CMake 负责把这些配置翻译成具体构建工具能理解的形式。

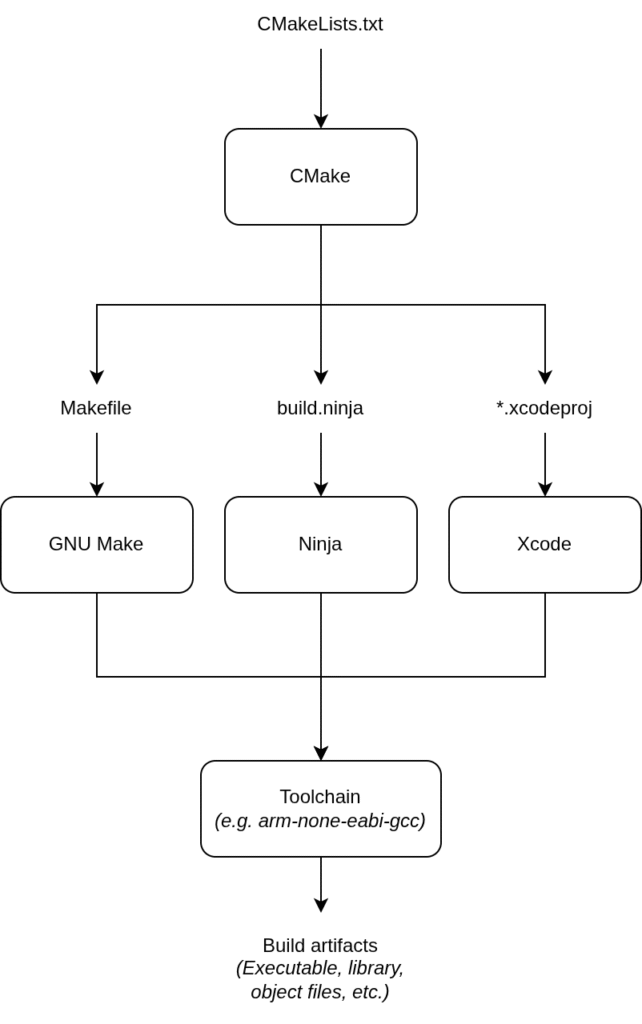

整个流程大致是这样：

这种方式最大的好处是，同一份工程配置，可以在不同平台上复用。再配合 toolchain file，还能很方便地切换交叉编译目标。

随着项目规模的扩大，单纯依赖 Makefile 往往会导致构建逻辑变得臃肿且难以维护。编译选项、链接参数以及各模块的源文件列表通常交织在一个庞大的文件中，缺乏层次感。

CMake 的思路正好相反：按模块拆分构建逻辑。

在典型的工程实践中，源代码通常按功能解耦，例如硬件驱动（Drivers）、通用模块（Common）、第三方库（Third Party）以及应用层代码（Application）。

与其在单个 CMakeLists.txt 中硬编码整个构建过程，不如在每个子目录下分别建立逻辑。这种方式下，每个功能块都被抽象为一个目标（Target），通常是静态库（Static Library）。根目录下的 CMakeLists.txt 则充当“指挥官”，负责将这些离散的模块整合在一起。

典型的项目结构如下：

project_root/
├── CMakeLists.txt           # 项目根配置
├── cmake/                   # 存放交叉编译工具链定义及特定芯片配置
│   ├── stm32f103.cmake
│   └── cmsis.cmake
├── third_party/             # 第三方组件
│   └── CMSIS/
├── drivers/                 # 硬件抽象层/底层驱动
│   ├── CMakeLists.txt       # 将 gpio.c, i2c.c 等编译为驱动库
│   ├── gpio.c
│   └── i2c.c
├── common/                  # 通用工具类
│   ├── CMakeLists.txt
│   ├── utils.c
│   └── dsp.c
└── application/             # 业务逻辑与应用代码
    ├── CMakeLists.txt
    ├── main.c
    └── blink_task.c

驱动层、通用模块以及应用层都会各自编译成独立的静态库。遇到那些并没有原生支持 CMake 的第三方库，也不需要动它们的源码，只要在项目里单独写一个对应的 .cmake 文件负责构建即可，避免在库目录里硬塞 CMakeLists.txt，把源码弄得一团糟。在项目根目录的 CMakeLists.txt 中，只需要把这些静态库统一链接起来，生成最终的可执行文件，整体结构就会非常清晰，也更容易保持模块之间的边界。

把原来“单文件 Makefile”的构建方式迁移到 CMake，不仅是为了“更现代”的构建体验，更是为了应对未来引入更多外设驱动（如 I2C、SPI）或中间件时的复杂度。接下来，我们将逐步实现这一迁移：定义交叉编译工具链，以及为每个模块编写对应的 CMakeLists.txt，最后构建出我们最终的 .elf 和 .bin 镜像。

从 GNU Make 迁移到 CMake

在第 2 部分里，已经写过一个 Makefile：里面指定了使用的编译器，定义了一系列编译和链接选项，同时还包含两个目标——一个是主程序（main），另一个是用于把程序刷写到开发板上的伪目标（phony target）。

现在要在 CMake 中复刻这套流程，但思路会稍微不一样。这里不会把所有配置都堆在一个 CMakeLists.txt 里，而是单独引入一个工具链文件（Toolchain File），把所有与硬件和平台相关的配置从主构建脚本中剥离出来。

在 CMake 的配置阶段，可以通过指定这个 toolchain file 来明确当前要构建的目标平台；反过来，如果想编译一个能在本机直接运行的程序（比如做单元测试），也可以完全不使用 toolchain file。

这样做还有一个好处：将来如果更换到另一颗 MCU，只需要新写一个对应的 toolchain file，主 CMakeLists.txt 基本不用动。同一颗 MCU 的 toolchain file 甚至可以在多个项目之间复用，整体结构会非常干净。

`CMakeLists.txt`

下面开始动手写 CMakeLists.txt。对于一个最小可用示例来说，需要做的事情其实不多：指定 CMake 的最低版本、项目名称，以及至少一个构建目标（注意，这里的“目标”是构建目标，不是 MCU 目标设备）。

CMakeLists.txt
cmake_minimum_required(VERSION 3.15)

project(stm32-without-cubeide
        LANGUAGES C)

add_executable(blink
    main.c
    startup.c
    syscalls.c
    usart.c
    vendor/CMSIS/Device/ST/STM32F1/Source/Templates/system_stm32f1xx.c)

set_target_properties(blink PROPERTIES OUTPUT_NAME "blink.elf")

这里选择了 CMake 3.15，在兼容性和功能之间算是一个比较好的平衡点，对当前这个项目完全够用。项目名定为 stm32-without-cubeide，同时明确告诉 CMake：这是一个 C 语言 项目。接着定义了一个可执行目标 blink，并列出构建它所需的所有源文件。不需要像 Makefile 那样为每个 .c 文件单独写规则，CMake 会自动处理依赖关系和增量构建。默认情况下，可执行文件名和目标名一致（这里是 blink，而且没有扩展名）。为了更贴近嵌入式开发的习惯，这里显式把输出文件名设为 blink.elf。

接下来，就可以开始添加一些项目相关的编译器和链接器选项了。

CMakeLists.txt
target_compile_options(blink PRIVATE
    --specs=nano.specs)

target_include_directories(blink PRIVATE
    vendor/CMSIS/Device/ST/STM32F1/Include
	vendor/CMSIS/CMSIS/Core/Include)

target_link_options(blink PRIVATE
    -T ${CMAKE_SOURCE_DIR}/linker_script.ld
    -u _printf_float)

注意，这些编译和链接标志是显式添加到 blink 这个目标上的，而不是作为全局选项。这种做法的好处是显而易见的：这种做法的优势在于：可以在同一个项目中通过不同的构建配置定义多个目标，且各目标之间互不干扰。

这里使用了 PRIVATE 关键字来指定作用域，表示这些选项只对 blink 目标本身生效，不会传播给任何链接到该目标的其他目标。对于当前工程而言，由于并不打算让其他程序链接最终生成的执行文件，因此选择 PRIVATE 与否影响并不大。

但在更复杂的工程中，这个区分就非常重要了。如果构建的是一个库，并且希望下游目标在链接该库时自动继承这些编译选项，那么就应该使用 PUBLIC 或 INTERFACE 作用域：

PUBLIC：选项既用于构建该库本身，也会传递给所有链接到该库的目标；
INTERFACE：选项只会作用于链接该库的目标，不会用于构建库自身。

在开始编写 toolchain file 之前，再补充一个伪目标。在 CMake 中，这类目标被称为自定义目标（custom target）。

具体步骤是先定义若干变量，用于指定可执行文件路径以及刷写时需要的参数，然后创建一个自定义目标，将 blink 目标生成的 ELF 文件烧录到设备中。同时，让这个自定义目标依赖于 blink，这样一来，只要源代码发生变化，在执行刷写命令前就会自动触发重新构建，整个流程会更加顺畅。

CMakeLists.txt
set(PROGRAMMER openocd)
set(PROGRAMMER_FLAGS -f interface/stlink.cfg -f target/stm32f1x.cfg)

add_custom_target(flash
    COMMAND ${PROGRAMMER} ${PROGRAMMER_FLAGS} -c "program $<TARGET_FILE:blink> verify reset exit"
    DEPENDS blink
    VERBATIM)

工具链文件（Toolchain file）

工具链文件（toolchain file）用于描述为目标设备进行交叉编译所需的全部环境信息。这类文件的设计目标就是可复用——只要使用的是同一类 MCU，就可以在不同项目之间共享同一个工具链文件。因此，一个重要原则是：不要在工具链文件中加入任何项目特定的配置。

下面是我使用的工具链文件示例：

CMakeLists.txt
set(CMAKE_SYSTEM_NAME Generic)
set(CMAKE_TRY_COMPILE_TARGET_TYPE STATIC_LIBRARY)

set(CMAKE_C_COMPILER arm-none-eabi-gcc)
set(CMAKE_CXX_COMPILER arm-none-eabi-g++)
set(CMAKE_ASM_COMPILER arm-none-eabi-gcc)

set(MCU_FLAGS "-mcpu=cortex-m3 -mthumb")

set(CMAKE_C_FLAGS_INIT ${MCU_FLAGS})
set(CMAKE_CXX_FLAGS_INIT ${MCU_FLAGS})
set(CMAKE_ASM_FLAGS_INIT ${MCU_FLAGS})

add_compile_definitions(STM32F102xB)

首先，将 CMAKE_SYSTEM_NAME 设为 Generic，用来明确告诉 CMake：当前是在进行交叉编译，而不是为宿主系统构建程序。接着，通过设置 CMAKE_TRY_COMPILE_TARGET_TYPE 为 STATIC_LIBRARY，可以避免 CMake 在配置阶段尝试运行测试程序。默认情况下，CMake 会编译并执行一个小程序来验证编译器是否可用。但在交叉编译场景下，目标设备与宿主系统的 ABI 并不兼容，这个测试程序几乎不可能在本机运行，因此必须显式禁止这种行为。

随后，分别指定了 C、C++ 以及汇编代码使用的编译器。和之前的 Makefile 一样，这里通过 -mcpu=cortex-m3 和 -mthumb 告诉编译器目标处理器的类型和指令集架构。由于这些选项对项目中的所有目标都是一致的，它们被作为三个编译器的初始编译标志统一设置，在各个目标追加自身选项之前就已经生效。

如果需要更细粒度的控制，比如启用硬件浮点单元（FPU），也可以在这里扩展相关选项。不过默认情况下，FPU 支持是关闭的——毕竟并不是所有 MCU 都带有 FPU。所有与 ARM 相关的编译选项，都可以在 GCC 官方文档中查到，其中一部分选项会随着 -mcpu 的指定而被隐式启用。

到这里，就可以尝试用 CMake 生成构建系统了。确保当前位于项目根目录（CMakeLists.txt 和 stm32f103xb.cmake 都在这里），然后在配置阶段通过 CMAKE_TOOLCHAIN_FILE 指定工具链文件：

cmake -Bbuild -DCMAKE_TOOLCHAIN_FILE=stm32f103xb.cmake

这条命令会创建一个 build 子目录，并使用系统的默认生成器（generator）生成构建文件。可以通过 cmake --help 查看当前系统支持的生成器列表，其中带星号 * 的是默认值。在我的环境中，默认生成器是 Unix Makefiles，也就是说 CMake 会生成一套供 GNU Make 使用的 Makefile。如果需要，也可以通过 -G 选项显式指定生成器。

生成完成后，虽然可以像之前一样进入 build 目录直接运行 make，但更推荐的做法是使用 CMake 提供的统一构建接口：

cmake --build build

这种方式与底层使用的构建系统无关，不论是 Make、Ninja 还是其他生成器，命令形式都保持一致。如果只想构建某个特定目标，比如刷写程序，可以使用 --target：

cmake --build build --target flash

这样一来，整个构建和刷写流程就完全交给 CMake 统一管理了。

关于 Float Point Unit（FPU）

注意

Cortex-M3 本身并不带 FPU，所以这里就不展开了。原文中使用的是带有 FPU 的 STM32F410RB，因此专门讨论了这一部分。如果你使用的是支持硬件浮点的 MCU，可以直接参考原文对应章节：https://kleinembedded.com/stm32-without-cubeide-part-4-cmake-fpu-and-stm32-libraries/

引入 STM32CubeF1 官方库

STM32CubeF1 MCU Firmware Package 是 STM32Cube MCU and MPU package 家族中的一员，由 STMicroelectronics 为旗下各条 MCU / MPU 产品线统一维护的一套代码库，目的是简化硬件配置和使用。它属于 STM32Cube 生态的一部分，但并不强制依赖 STM32CubeMX、STM32CubeIDE 或其他 STM 官方工具，完全可以拿出来单独用。这一点对不想被 IDE 绑定的裸机工程来说非常友好。

个包的组成大致包括：

CMSIS（前面已经用过）
Low Layer（LL）
Hardware Abstraction Layer（HAL）
各种中间件（middleware），比如 FreeRTOS、mbedTLS
以及一大堆示例工程

所有内容都可以直接从 ST 官方的 GitHub 仓库获取：https://github.com/STMicroelectronics/STM32CubeF1

如果目标是“尽量精简”，完全可以直接下载 zip 包，只保留自己真正需要的部分，其余的统统删掉。举个例子，如果更偏向底层寄存器操作、对 HAL 没什么兴趣，那么只留下设备相关的 CMSIS 文件和 LL 库就足够了。

这里出于教学和可维护性的考虑，选择把官方仓库作为 git 子模块（submodule） 引入项目，然后再从中挑选需要的子目录使用。这样一来，后续如果官方有更新或修复 bug，也可以比较轻松地同步进来。

添加子模块

要把一个 Git 仓库引入为现有项目的子模块，可以使用 git submodule。这里打算把 STM32CubeF1 放到 vendor 目录下，在项目根目录执行：

git submodule add https://github.com/STMicroelectronics/STM32CubeF1 vendor/STM32CubeF1

接着进入子模块目录，并初始化它：

cd vendor/STM32CubeF1
git submodule update --init

STM32CubeF1 仓库本身还包含不少嵌套子模块，分别对应不同 MCU 系列、评估板以及中间件。可以先用下面的命令看一眼都有哪些：

git submodule status

里面会看到各种板级支持包（Board Support Package，BSP）、中间件，以及我们真正关心的 CMSIS 和 HAL。其他内容暂时用不上，所以这里只初始化这两个就够了。

确保当前位于 vendor/STM32CubeF1 目录下，然后执行：

git submodule update --init \
Drivers/CMSIS/Device/ST/STM32F1xx \
Drivers/STM32F1xx_HAL_Driver

到这里，构建 HAL 所需的源文件已经齐全了。不过在真正把它们编进工程之前，还需要做一些必要的预配置。

初始化 HAL 设置

如果打开 STM32F1 HAL user maunal(UM1850)，翻到第 3 章 Overview of HAL drivers，其中 3.1.2 User-application files 的表 3 列出了构建一个 HAL 应用所需的最小文件集合。通过这张表，可以快速了解 HAL 库的整体组织方式：哪些文件由 HAL 提供，哪些必须由用户在应用层实现，以及这些文件各自承担的角色。

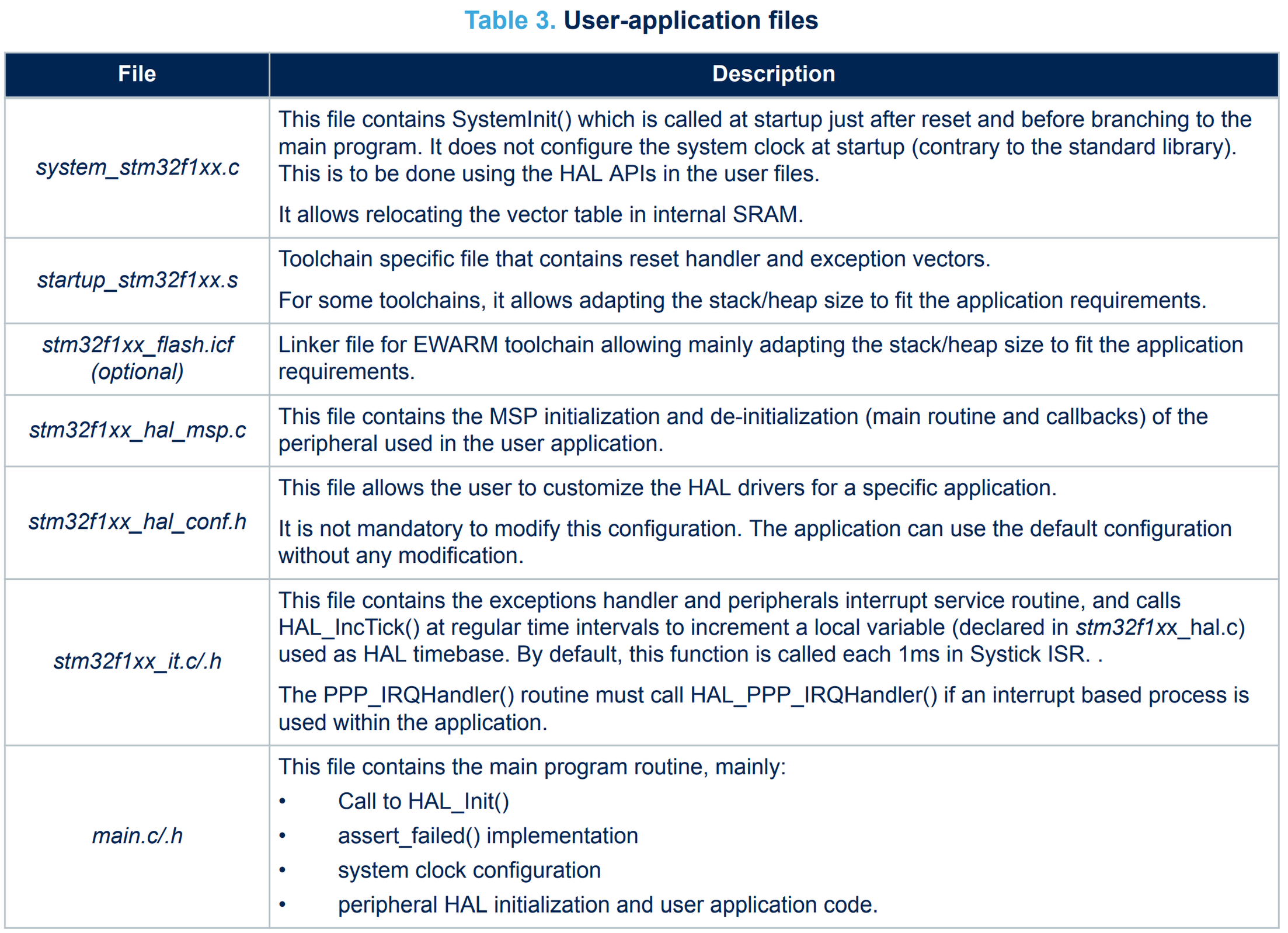

HAL user-application files

按照该表的说明，一个最小的 HAL 应用通常需要在用户工程中包含以下文件：

system_stm32f1xx.c：系统初始化相关代码（时钟、缓存等核心功能）
startup_stm32f1xx.s：启动代码以及以弱符号形式声明的中断向量和 ISR
stm32f1xx_hal_msp.c：MCU Support Package，用户实现的底层硬件初始化
stm32f1xx_hal_conf.h：HAL 功能裁剪与配置头文件
stm32f1xx_it.c / .h：用户实现的中断服务程序
main.c / .h：应用入口及全局定义

注意

如果你使用的是官方开发板（例如 STM32F103RB-Nucleo），上述文件可以直接在 vendor/STM32CubeF1/Projects/STM32F103RB-Nucleo/Templates 目录中找到作为模板。我的开发板不在这些官方板卡之列，因此这里使用的是 STM32CubeMX 生成的工程文件 作为起点。

由于这里采用了 ST 官方提供的启动文件，因此也需要配套使用其链接脚本 STM32F103XX_FLASH.ld（同样可以在 Templates 目录中找到，或者由 CubeMX 生成）。这是因为启动代码中会用到链接脚本里定义的一些符号（例如 _estack），而中断向量表中引用的函数（如 Reset_Handler）也都在启动文件中声明。虽然这些内容完全可以手动对齐，但直接使用 ST 提供的成套文件可以显著降低出错概率。

接下来，在项目根目录下创建一个 core 子目录，并将上述模板文件全部复制进去。这样一来，就可以放心地修改这些文件，而不用担心将来更新 STM32CubeF1 子模块时被覆盖。另外，还需要在项目根目录创建一个 main.h 头文件，用于放置全局定义和句柄（handle）。这些内容不仅会被 main.c 使用，也会被诸如 stm32f1xx_it.c 这样的文件引用。

至此，HAL 所需的源文件已经准备就绪。下一步，我们将使用 CMake 将这些文件组织成可复用的库，并把它们集成进现有的裸机工程中。

构建 HAL 库

STM32CubeF1 包本身并不包含 CMakeLists.txt，因此需要自己补上这一层。但显然不希望直接在子模块（submodule）目录里动刀子，免得“污染”上游仓库，也给后续更新添麻烦。一个更干净的做法是在项目根目录下新建一个 cmake 目录（前面放 toolchain file 的地方），然后在这里新增一个 stm32cubef1.cmake 文件。最后，只需要在主 CMakeLists.txt 中 include() 它即可。

在 stm32cubef1.cmake 里，主要做三件事：

定义一些变量，用来描述 CMSIS / HAL 的路径结构；
指定需要参与构建的 HAL 源文件；
通过 add_library() 把这些源文件编译成一个静态库。

同时，使用 PUBLIC 作用域添加包含目录，这样任何链接到该库的目标（比如 blink）都会自动继承这些头文件路径。

stm32cubef1.cmake
set(STM32CUBEF1_DIR "${CMAKE_SOURCE_DIR}/vendor/STM32CubeF1")
set(HAL_ROOT_DIR "${STM32CUBEF1_DIR}/Drivers/STM32F1xx_HAL_Driver")
set(HAL_SOURCE_DIR "${HAL_ROOT_DIR}/Src")
set(HAL_INCLUDE_DIR "${HAL_ROOT_DIR}/Inc")

set(HAL_SOURCES
    "${HAL_SOURCE_DIR}/stm32f1xx_hal.c"
    "${HAL_SOURCE_DIR}/stm32f1xx_hal_rcc.c"
    "${HAL_SOURCE_DIR}/stm32f1xx_hal_cortex.c"
    "${HAL_SOURCE_DIR}/stm32f1xx_hal_gpio.c"
    "${HAL_SOURCE_DIR}/stm32f1xx_hal_uart.c"
    "${HAL_SOURCE_DIR}/stm32f1xx_hal_dma.c"
    )

add_library(stm32cubef1 STATIC ${HAL_SOURCES})

target_include_directories(stm32cubef1 PUBLIC
    ${STM32CUBEF1_DIR}/Drivers/CMSIS/Core/Include
    ${STM32CUBEF1_DIR}/Drivers/CMSIS/Device/ST/STM32F1xx/Include
    ${STM32CUBEF1_DIR}/Drivers/STM32F1xx_HAL_Driver/Inc
    ${CMAKE_SOURCE_DIR}/core)

接下来，在项目根目录的 CMakeLists.txt 中（放在 add_executable() 之后），通过 include() 引入这个文件。这样 stm32cubef1 库就会先被构建，然后再链接到 blink 目标中：

CMakeLists.txt
include(cmake/stm32cubef1.cmake)
target_link_libraries(blink stm32cubef1)

在 CMSIS 的 STM32F1 设备头文件 stm32f1xx.h 中，ST 还写了这样一段条件包含：

#if defined (USE_HAL_DRIVER)
#include "stm32f1xx_hal.h"
#endif /* USE_HAL_DRIVER */

也就是说，只要给编译器加上 USE_HAL_DRIVER 这个宏，在包含 stm32f1xx.h 时就会自动把 stm32f1xx_hal.h 一并拉进来。这个宏几乎只用于这个目的，因此完全可以选择不定义它、手动 #include "stm32f1xx_hal.h"，效果是一样的。这里为了演示 HAL 的“标准用法”，在项目根目录的 CMakeLists.txt 顶部（project() 之后、任何目标定义之前）添加这个宏定义：

CMakeLists.txt
add_compile_definitions(USE_HAL_DRIVER)

由于现在换用了新的启动文件，并且引入了 core 目录下的一系列源文件，需要同步更新 blink 目标的源文件列表。这里先定义一个 BLINK_SOURCES 变量，再传给 add_executable()，可读性会好一些。与此同时，还需要：

把项目根目录和 core 目录加入 blink 的包含路径；
更新链接脚本路径；
顺手开启 printf 的浮点支持。

CMakeLists.txt
set(BLINK_SOURCES
    main.c
    core/syscalls.c
    core/startup_stm32f103xb.s
    core/system_stm32f1xx.c
    core/stm32f1xx_hal_msp.c
    core/stm32f1xx_it.c)

add_executable(blink ${BLINK_SOURCES})

target_include_directories(blink PRIVATE
    ${CMAKE_SOURCE_DIR}
    ${CMAKE_SOURCE_DIR}/core
)

target_link_options(blink PRIVATE
    -T ${CMAKE_SOURCE_DIR}/core/STM32F103XX_FLASH.ld
    -u _printf_float)

在构建之前，还有最后一步：让 CMake 知道这个工程里包含汇编代码（core/startup_stm32f103xb.s）。只需要在 project() 命令中，把 ASM 追加到 LANGUAGES 列表即可：

CMakeLists.txt
project(stm32-without-cubeide
        LANGUAGES C ASM)

到这里，HAL 已经被完整地集成进工程中。现在可以像之前一样使用 CMake 构建项目，接下来就可以开始在代码里真正使用 HAL API 了。

使用 HAL 重写项目

一旦熟悉了 HAL 库的使用方式，其实整体流程还是比较直观的，所以下面不会展开讲 HAL 的使用细节。如果想系统了解 HAL，强烈建议直接阅读用户手册 UM1850，其中第 3 章对 HAL 的整体设计思路讲得非常清楚，包括各类外设句柄（handle）对应的结构体、初始化方式，以及驱动的一般使用流程。等对整体框架有了感觉之后，再按需查阅具体外设章节，会更高效一些。

在应用代码的最开始，需要做的第一件事就是初始化 HAL：

void main(void)
{
  HAL_Init();
  ...

HAL_Init() 会完成几件关键的事情，它会初始化 SysTick 定时器，并调用用户可自定义的 HAL_MspInit()。如果有系统级的硬件初始化需求（比如时钟、GPIO 或中断优先级的统一配置），可以在 stm32f1xx_hal_msp.c 中实现。

既然 HAL 已经接管了 SysTick，之前手写的那一套就可以删掉了，包括：

SysTick_Config
__enable_irq()
ticks 变量
systick_handler() 和 delay_ms()

新的启动代码已经为 SysTick 中断提供了默认的处理函数 SysTick_Handler()，它位于 stm32f1xx_it.c 中：

stm32f1xx_it.c
void SysTick_Handler(void)
{
  HAL_IncTick();
}

同时，HAL 也提供了现成的延时函数 HAL_Delay()，可以直接替换主循环中原来的 delay_ms()。这样一来，主循环就会变得更干净一些：

main.c
 while(1)
  {
    HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
    printf("[%f]Hello, World!\r\n", (float)uwTick/1000.0f);
    HAL_Delay(1000);
  }

到这里，SysTick、时间基准以及延时相关的逻辑就全部交给 HAL 处理了，应用层代码只需要关心“要做什么”，而不是“底层怎么实现”。这也是 HAL 最大的价值所在。

时钟配置

根据用户手册 UM1850 第 3.11.1 节的说明，HAL 下的时钟系统配置主要通过两个函数完成：HAL_RCC_OscConfig() 和 HAL_RCC_ClockConfig()。它们都采用“初始化结构体 + 函数调用”的方式，而不是直接去操作寄存器位。

和前面第 2 部分一样，Flash 等待周期（Flash latency）依然需要正确配置。不同的是，这一次不再需要手动算位、查寄存器偏移，HAL 已经把这些细节封装成了比较友好的接口。

下面是新的时钟初始化代码：

RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;

if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
{
  while(1);
}

/** Initializes the CPU, AHB and APB buses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                            |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
{
  while(1);
}

这段代码做的事情，其实和裸写寄存器时一模一样：启用 HSE，配置 PLL，最后把系统时钟切换到 PLL 输出。只是所有步骤都被拆分成了清晰的字段，读起来会更接近“配置表”，而不是一堆位运算。

最后还有一个容易忽略的小步骤：在 clock_init() 之后，仍然需要调用 SystemCoreClockUpdate()，让 HAL 内部的 SystemCoreClock 变量与当前的时钟配置保持一致。否则，一些依赖系统时钟计算的功能（比如 HAL_Delay()）可能会出现不符合预期的行为。

GPIO 初始化

要让 LED 亮起来，第一步还是老规矩：给对应的 GPIO 外设上电。这里使用的是 GPIOC，所以需要先启用 GPIOC 的时钟。接着创建一个 GPIO 初始化结构体，并把它交给 HAL_GPIO_Init() 即可。

main.c
__HAL_RCC_GPIOC_CLK_ENABLE();

GPIO_InitTypeDef gpio_init = {0};
gpio_init.Pin = GPIO_PIN_13;
gpio_init.Mode = GPIO_MODE_OUTPUT_OD;
gpio_init.Pull = GPIO_NOPULL;
gpio_init.Speed = GPIO_SPEED_LOW;
HAL_GPIO_Init(GPIOC, &gpio_init);

和直接写寄存器相比，这种方式更像是在“描述”引脚要做什么：哪个引脚、什么模式、是否上下拉、速度是多少，一眼就能看明白。

初始化完成后，主循环里也可以顺手把之前的位操作替换成 HAL 提供的接口，用 HAL_GPIO_TogglePin() 来翻转 LED 引脚：

main.c
 while(1)
{
  HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
  printf("[%f]Hello, World!\r\n", (float)uwTick/1000.0f);
  HAL_Delay(500);
}

到这里，LED 闪烁的逻辑和之前完全一致，只是所有硬件相关的操作都换成了 HAL 风格的 API。对照着看，会更容易理解 HAL 到底帮忙做了哪些事情，也更方便后续把代码迁移到其他 STM32 型号上。

UART 初始化

外设初始化流程

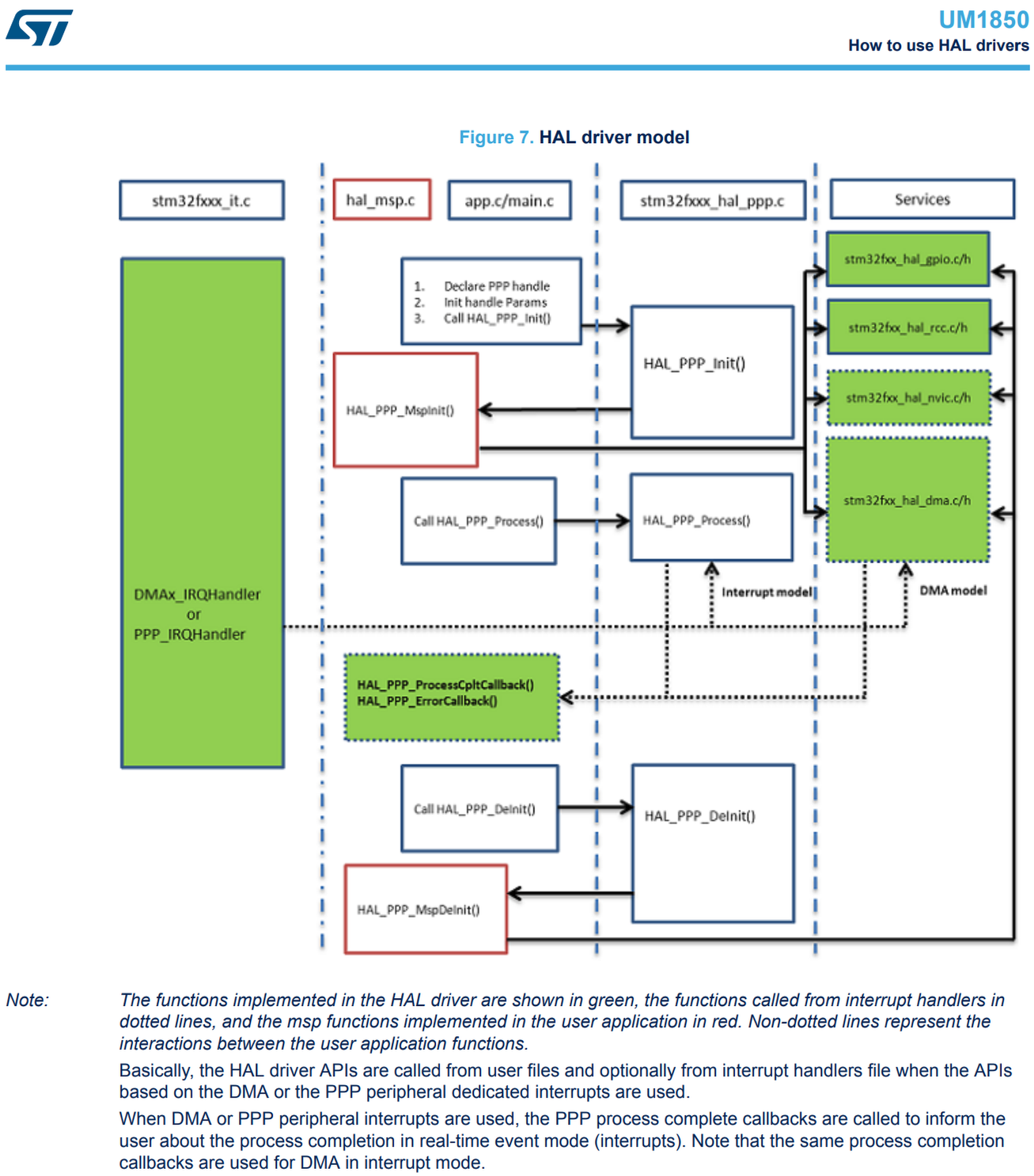

在用户手册 UM1850 的 3.12.1 HAL usage models 一节中的 Figure 7. HAL driver model 展示了 HAL 外设驱动的标准初始化流程：

HAL driver model

整体流程可以概括为四步：

声明外设句柄（PPP_HandleTypeDef）
填充句柄中的初始化参数
将句柄传递给初始化函数 HAL_PPP_Init()
HAL_PPP_Init()
- 调用 HAL_PPP_MspInit() 完成底层硬件初始化（GPIO、RCC 等，可由用户覆写）
- 初始化外设寄存器本身

其中，HAL_PPP_MspInit() 是一个由用户实现的回调函数。它会在 HAL_PPP_Init() 内部被自动调用，专门用于完成与外设“周边硬件资源”相关的初始化工作。

以 USART3 为例，除了配置 USART 寄存器本身之外，还需要：

打开 USART 外设时钟
打开对应 GPIO 端口时钟
配置 TX / RX 引脚的复用功能

这些操作并不属于 USART 模块自身，因此非常适合放在 HAL_UART_MspInit() 中。当然，从机制上讲，也可以在调用 HAL_UART_Init() 之前手动完成这些配置，但遵循 HAL 的设计模型可以让代码结构更加清晰、解耦也更彻底。

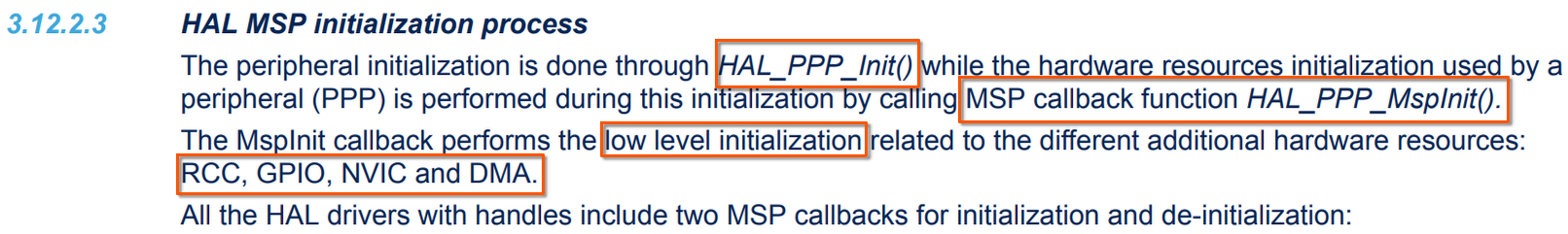

HAL MSP initialization process

由于 UART 可以映射到不同的 GPIO 引脚，因此需要在调用 HAL_UART_Init() 之前明确 TX / RX 使用哪组引脚。这正是 HAL_UART_MspInit() 存在的意义。

在 stm32f1xx_hal_msp.c 中实现该函数。当调用 HAL_UART_Init() 时，这个回调函数会被自动触发。USART 时钟和 GPIO 初始化也在这里完成：

stm32f1xx_hal_msp.c
void HAL_UART_MspInit(UART_HandleTypeDef *huart)
{
  if (huart->Instance == USART3)
  {
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    __HAL_RCC_USART3_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();
    /**USART3 GPIO Configuration
     PB10     ------> USART3_TX
    PB11     ------> USART3_RX
    */
    GPIO_InitStruct.Pin = GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_11;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
  }
}

如果后续需要“反初始化” UART，对应地还应实现 HAL_UART_MspDeInit()。

相比之前直接操作寄存器的实现方式，HAL 下的 UART 初始化代码要简洁得多。同时，也不再需要自定义的 usart_write() 函数，因此可以直接删除 usart.c / usart.h 这两个文件。HAL 使用 UART_HandleTypeDef 来表示一个 UART 外设实例。该结构体中既包含外设实例指针，也包含初始化参数和运行时状态信息。

这里在 main.c 中定义一个全局句柄，并在 main.h 中使用 extern 声明，方便其他文件访问：

main.h
extern UART_HandleTypeDef uart3;

在 main() 中填充初始化结构体，并调用 HAL_UART_Init()。波特率等参数由 HAL 自动换算并写入对应寄存器：

main.c
UART_HandleTypeDef uart3;

...

void main(void)
{
  ...

  uart3.Instance = USART3;
  uart3.Init.BaudRate = 115200;
  uart3.Init.WordLength = UART_WORDLENGTH_8B;
  uart3.Init.StopBits = UART_STOPBITS_1;
  uart3.Init.Parity = UART_PARITY_NONE;
  uart3.Init.Mode = UART_MODE_TX_RX;
  uart3.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  uart3.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&uart3) != HAL_OK)
  {
    while (1);
  }

  ...
}

由于现在使用的是 HAL_UART_Transmit()，需要在 syscalls.c 中更新 _write() 的实现，让标准输出重定向到 UART：

#include "main.h"

...

int _write(int file, char *ptr, int len) {
  (void) file;
  HAL_UART_Transmit(&uart2, ptr, len, HAL_MAX_DELAY);
  return len;
}

至此，UART 的 HAL 初始化已经完成。现在可以重新构建并烧录程序，验证以下两点是否正常：

LED 是否按预期闪烁
串口终端是否能接收到 printf() 输出

如果这两点都工作正常，说明 HAL 已经成功接管了 GPIO、SysTick 和 UART 外设，整个工程也顺利完成了从“裸寄存器”到 HAL 风格的过渡。

小结

到这里，整个工程已经完整跑通，使用 CMake 搭起了一个相对干净、可维护的构建系统，并成功引入了 HAL / LL 库，让外设配置和使用都轻松了不少。

如果觉得 HAL 的封装层次偏厚、代码量有点“膨胀”，完全可以只使用 LL 库，在可控范围内换取更贴近底层的感觉。反过来，如果对外设初始化细节不太熟，也可以借助 STM32CubeMX 先生成一份工程作为参考，再逐步拆解、迁移到自己的 CMake 项目中。

不管采用哪种方式，希望这篇文章能让你对 如何在不依赖 CubeIDE 的情况下，使用 CMake 组织 STM32 工程，并合理地引入 HAL 有一个整体认识。

下一部分将进入调试阶段： 第 5 部分：使用 GNU Debugger（GDB）进行远程调试。

第 1 部分：裸机编程之最小闪灯程序​

构建流程​

链接脚本——如何安排代码在内存中的位置​

启动代码——在执行 main() 之前做好准备​

最小闪灯程序​

构建可执行文件​

把程序加载到微控制器（烧录）​

下节预告​

第 2 部分：裸机编程之 ARM 官方库 CMSIS​

CMSIS 和寄存器定义​

GNU Make 和 Makefile​

时钟配置​

使用高速外部（HSE）振荡器​

闪存延迟（Flash Wait States）​

利用锁相环（PLL）提高时钟频率​

使用 SysTick 验证时钟频率​

下节预告​

第 3 部分：裸机编程之 C 标准库和 printf()​

C 标准库​

添加 Newlib-nano​

系统调用​

初始化库​

修订链接脚本​

设置 UART​

将 printf() 重定向到 UART​

小结​

第 4 部分：裸机编程之 CMake 构建系统和 STM32 库​

CMake 是什么？​

从 GNU Make 迁移到 CMake​

CMakeLists.txt​

工具链文件（Toolchain file）​

关于 Float Point Unit（FPU）​

引入 STM32CubeF1 官方库​

添加子模块​

初始化 HAL 设置​

构建 HAL 库​

使用 HAL 重写项目​

时钟配置​

GPIO 初始化​

UART 初始化​

小结​

参考资料​

第 1 部分：裸机编程之最小闪灯程序

构建流程

链接脚本——如何安排代码在内存中的位置

启动代码——在执行 `main()` 之前做好准备

最小闪灯程序

构建可执行文件

把程序加载到微控制器（烧录）

下节预告

第 2 部分：裸机编程之 ARM 官方库 CMSIS

CMSIS 和寄存器定义

GNU Make 和 Makefile

时钟配置

使用高速外部（HSE）振荡器

闪存延迟（Flash Wait States）

利用锁相环（PLL）提高时钟频率

使用 SysTick 验证时钟频率

下节预告

第 3 部分：裸机编程之 C 标准库和 `printf()`

C 标准库

添加 Newlib-nano

系统调用

初始化库

修订链接脚本

设置 UART

将 `printf()` 重定向到 UART

小结

第 4 部分：裸机编程之 CMake 构建系统和 STM32 库

CMake 是什么？

从 GNU Make 迁移到 CMake

`CMakeLists.txt`

工具链文件（Toolchain file）

关于 Float Point Unit（FPU）

引入 STM32CubeF1 官方库

添加子模块

初始化 HAL 设置

构建 HAL 库

使用 HAL 重写项目

时钟配置

GPIO 初始化

UART 初始化

小结

参考资料
